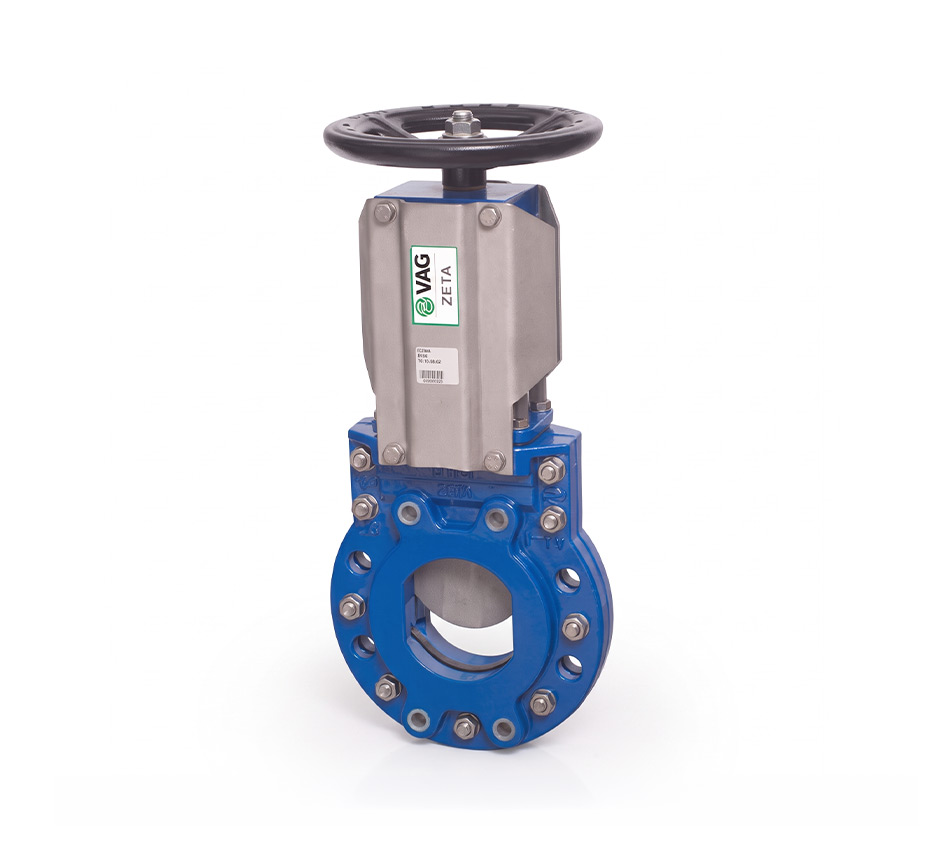

Valvole a ghigliottina per intercettazione di acque reflue

Valvole a ghigliottina flangiate PN 10 in ghisa EN-GJL-250 con lama in acciaio inox 1.4301, tenuta in entrambi i sensi di flusso e rivestimento epossidico GSK ad alta resistenza alla corrosione

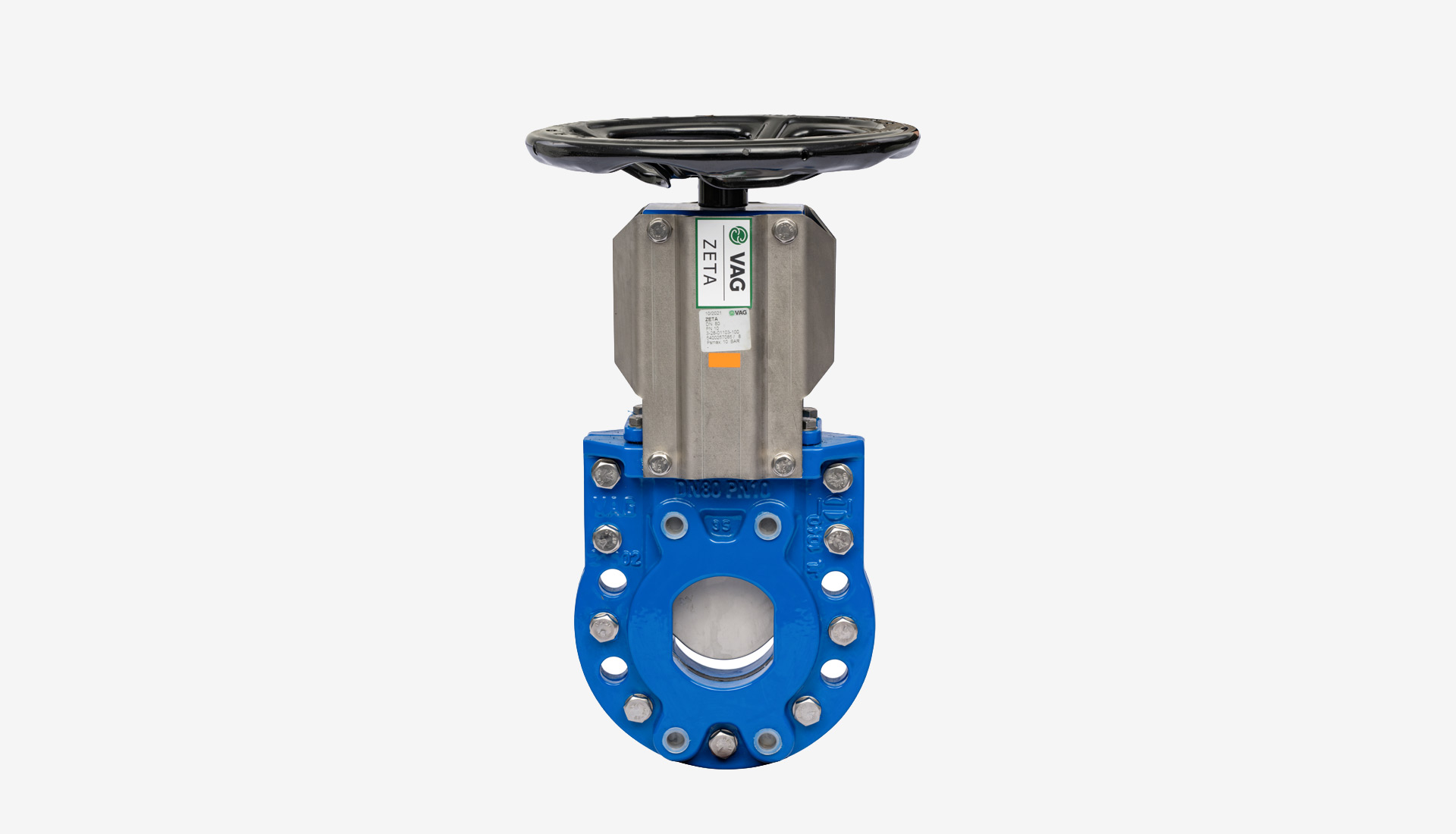

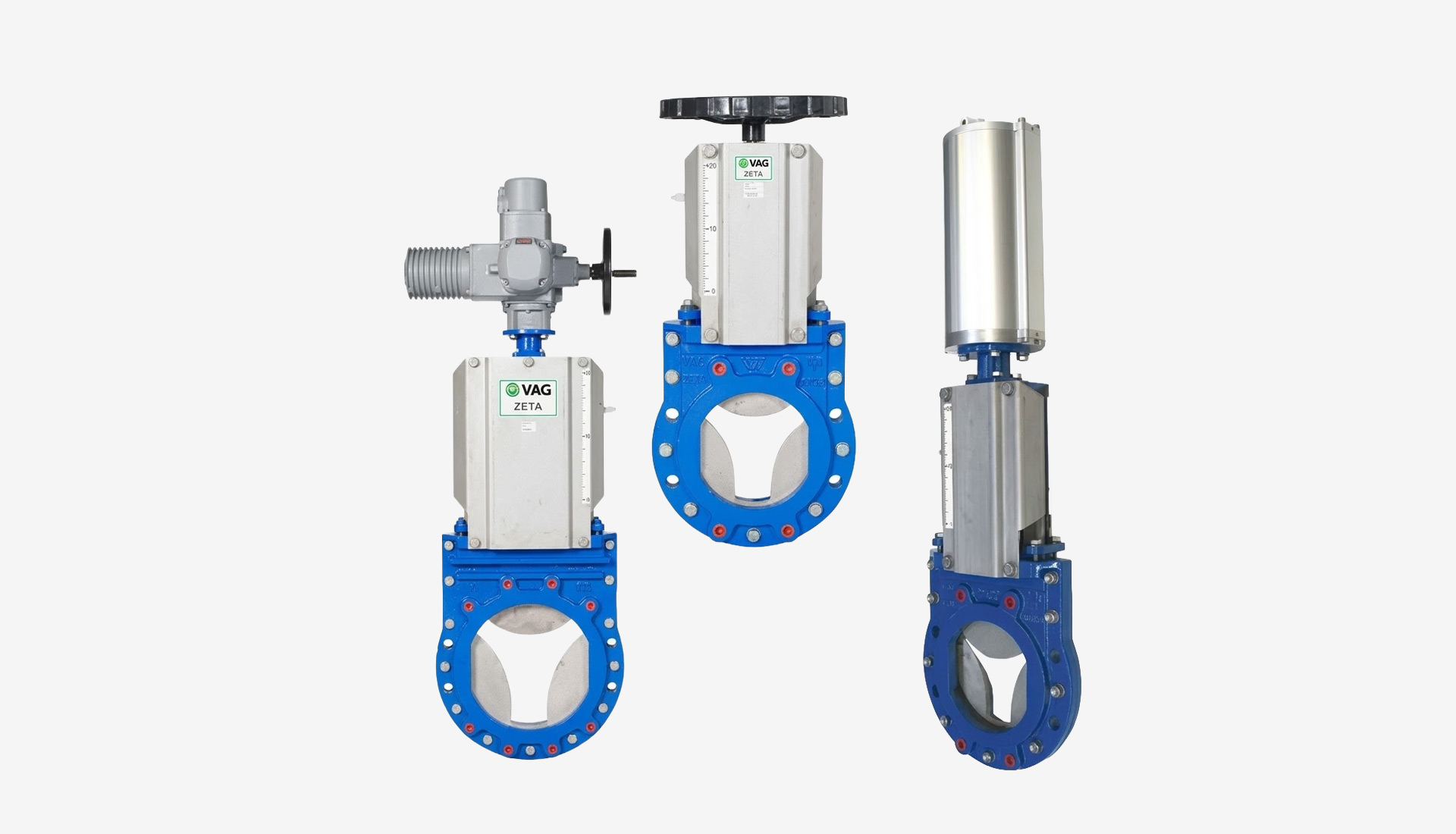

Valvola a ghigliottina per l’intercettazione di acque reflue, adatta al montaggio tra flange e a fine tubazione, con tenuta in entrambi i sensi di flusso e installazione in qualsiasi posizione. Il corpo è in ghisa lamellare EN-GJL-250 (GG25) e la lama in acciaio inox 1.4301, con guarnizioni in NBR. Il rivestimento epossidico interno ed esterno è realizzato in accordo al regolamento GSK “alta resistenza alla corrosione” DIN 30 677-2, con spessore superiore a 250 µm e colore RAL 5005 blu.

Descrizione

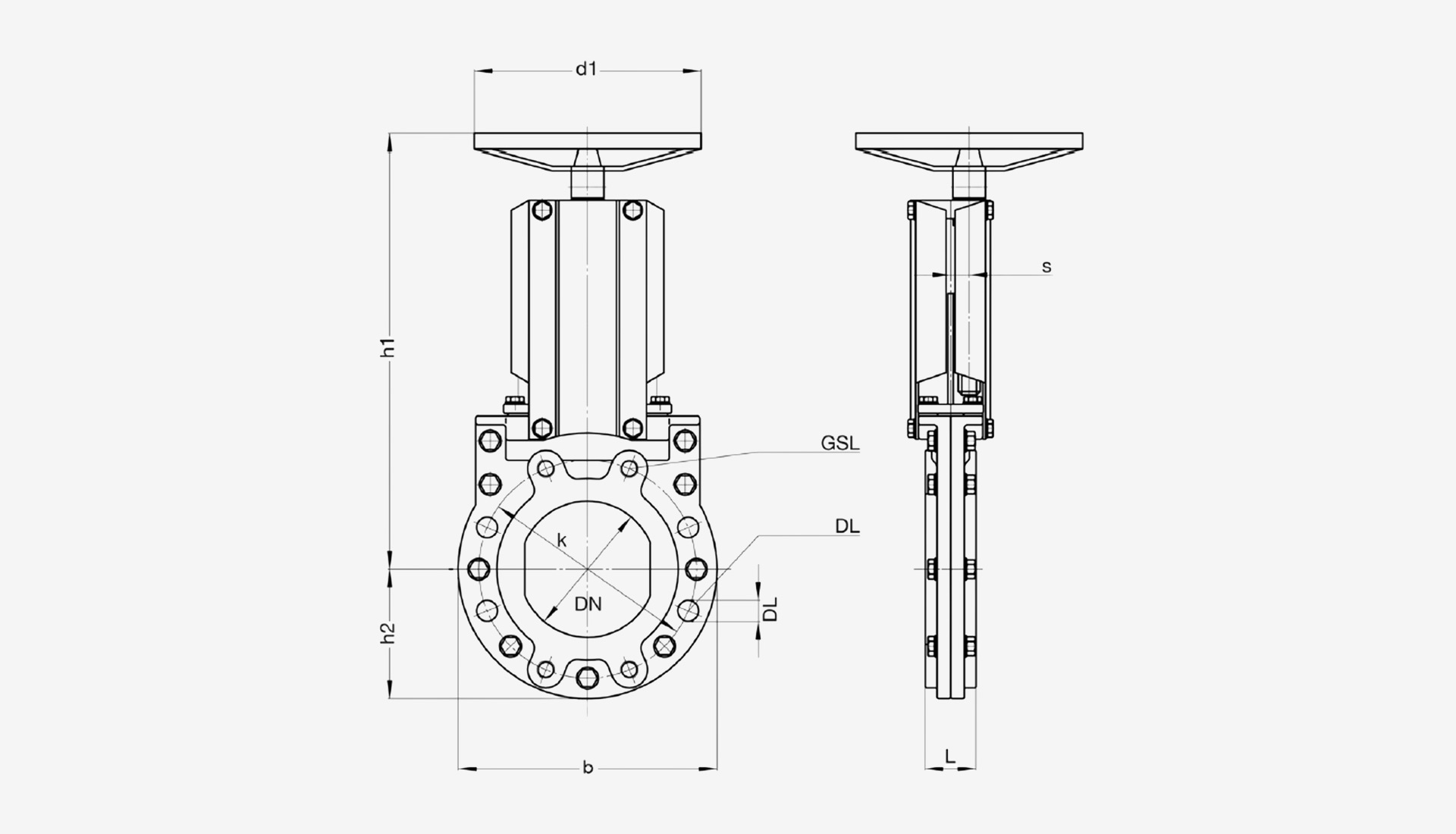

La valvola ha dimensioni delle flange in accordo alla norma UNI EN 1092-2 (PN 10) e scartamenti secondo la UNI EN 558-1 serie 20, con passaggio libero e senza angoli di ristagno dell’acqua, condizione che riduce i depositi tipici delle intercettazioni sui reflui.

Le parti del corpo, il supporto di protezione e la piastra superiore sono in ghisa lamellare EN-GJL-250 (GG25); la lama e le piastre di protezione sono in acciaio inox 1.4301 (AISI 304); la guarnizione a U della piastra superiore e la tenuta laterale sono in NBR, mescola compatibile con reflui contenenti tracce di idrocarburi. La bulloneria è in acciaio inossidabile A2 secondo DIN EN ISO 3506, l’albero in acciaio inox 1.4022 e la madrevite in ottone. La protezione interna ed esterna è realizzata mediante verniciatura epossidica RAL 5005 di spessore minimo 250 µm, in accordo al regolamento GSK DIN 30 677-2 per l’alta resistenza alla corrosione. I test idraulici sono eseguiti secondo la EN 12266-1.

Perché scegliere la valvola a ghigliottina

La combinazione di corpo in ghisa lamellare EN-GJL-250 e lama in acciaio inox 1.4301 è la soluzione di riferimento per l’intercettazione di reflui: la ghisa garantisce rigidità e resistenza alla pressione con un costo contenuto, l’inox della lama assicura la scorrevolezza sulle sedi di tenuta e la resistenza all’aggressione dell’effluente. La tenuta nei due sensi di flusso consente l’impiego in punti della rete dove la direzione può invertirsi, come collettori misti o linee di sfioro.

Il vero elemento qualificante è il rivestimento epossidico GSK secondo DIN 30 677-2: è una certificazione tedesca specifica per la protezione dalla corrosione di componenti in ghisa destinati al contatto con reflui e acque aggressive, molto più stringente di una generica verniciatura, e viene rilasciata da un consorzio terzo. Lo spessore superiore a 250 µm assicura la durata del rivestimento anche in condizioni severe. La marcatura completa su ogni valvola (tipo di ghisa, pressione di esercizio, diametro nominale, nome o logo del produttore, numero di lotto di produzione) garantisce la piena tracciabilità della fornitura.

Vantaggi

Montaggio tra flange e a fine tubazione
Tenuta in entrambi i sensi di flusso
Installazione possibile in qualsiasi posizione
Dimensioni flange secondo UNI EN 1092-2 (PN 10)
Scartamenti secondo UNI EN 558-1 serie 20
Passaggio libero senza angoli di ristagno dell’acqua
Corpo, supporto di protezione e piastra superiore in ghisa EN-GJL-250 (GG25)
Lama e piastre di protezione in acciaio inox 1.4301 (AISI 304)
Guarnizione a U della piastra superiore e tenuta laterale in NBR
Bulloneria in acciaio inossidabile A2 secondo DIN EN ISO 3506
Albero in acciaio inox 1.4022
Madrevite in ottone
Verniciatura epossidica interna ed esterna RAL 5005 di spessore minimo 250 µm
Rivestimento in accordo al regolamento GSK DIN 30 677-2 “alta resistenza alla corrosione”
Certificazione RAL del rivestimento rilasciata dal consorzio GSK
Test idraulici secondo EN 12266-1
Marcatura completa per la piena tracciabilità del lotto

Aree applicative

Intercettazione su collettori di acque reflue civili
Reti di raccolta reflui industriali
Impianti di trattamento e depurazione acque reflue
Vasche di sollevamento e stazioni di pompaggio
Sfioratori e vasche di prima pioggia
Reti soggette a inversione del flusso, con tenuta a doppio senso
Reflui contenenti tracce di idrocarburi, grazie alle guarnizioni in NBR
Ambienti aggressivi che richiedono rivestimento GSK
Tratti a fine tubazione e stacchi ciechi
Interventi di manutenzione ed esclusione di rami di rete

Norme di riferimento

UNI EN 558:2008 — Valvole industriali. Scartamenti delle valvole metalliche impiegate su tubazioni flangiate. Valvole designate per PN e per classe.
UNI EN 1092-2:1999 — Flange e loro giunzioni. Flange circolari per tubazioni, valvole, raccordi e accessori designate mediante PN. Flange di ghisa.
RAL-GZ 662 — Regolamento del consorzio GSK relativo al rivestimento e alla protezione dalla corrosione.
EN 12266-1 — Test idraulici delle valvole industriali.
DIN 30 677-2 — Protezione esterna dalla corrosione dei componenti di ghisa interrati. Rivestimenti termoplastici e per polveri epossidiche di alta resistenza.

Marcatura, tracciabilità e documentazione

Marcatura sulla valvola

tipo di ghisa utilizzata per il corpo
pressione di esercizio
diametro nominale
nome o logo del produttore
numero di lotto di produzione

Documentazione a corredo della fornitura

certificazione del sistema qualità aziendale secondo la norma ISO 9001, rilasciata da istituto autorizzato
certificazione RAL relativa alla conformità del rivestimento al regolamento DIN 30 677-2, rilasciata dal consorzio GSK
documentazione e relazione tecnica degli articoli offerti, con risposta punto a punto alle specifiche descritte
