Paratoie d’intercettazione e regolazione di acque reflue

Paratoie murali a ghigliottina in acciaio inox e PEAD per intercettazione, regolazione e stramazzo, con tenuta su uno o su entrambi i sensi di flusso, secondo DIN 19569-4

Le paratoie d’intercettazione e regolazione di acque reflue sono organi murali a ghigliottina impiegati per il controllo del flusso in reti di scarico, acque di superficie e ambienti aggressivi. La gamma comprende una versione compatta a sezione quadrata interamente in acciaio inox e due versioni murali a ghigliottina con ghigliottina o pannello posteriore in PEAD, differenziate per senso di tenuta e carico idraulico. Il progetto costruttivo risponde alla norma DIN 19569-4 per gli organi di regolazione degli impianti di trattamento acque reflue.

Descrizione

Tutte le paratoie della gamma condividono una struttura murale a ghigliottina, azionata mediante vite non saliente in acciaio inox: la vite non saliente riduce l’ingombro in altezza e protegge il filetto dagli agenti esterni. Le tenute sono realizzate in EPDM, compatibile con acque reflue e con effluenti chimicamente aggressivi. La paratoia in acciaio inox a sezione quadrata è in esecuzione compatta con tenuta su quattro lati nei due sensi di flusso, con telaio e piatto in acciaio inox AISI 304 o AISI 316 Ti, madrevite dello stelo in bronzo resistente all’acqua di mare, e opzioni di motorizzazione elettrica, attuatore pneumatico, tenuta a 3 lati o esecuzione a stramazzo per la regolazione di livello.

Le due paratoie murali a ghigliottina hanno telaio in acciaio inox AISI 316L e vite di azionamento anch’essa in AISI 316L con filetto trapezoidale a passo 6 mm e chiusura in senso orario: si differenziano per senso di tenuta e carico idraulico. La prima versione ha tenuta in un solo senso di flusso, carico idraulico di 1 m e pannello posteriore in PEAD; la seconda ha tenuta nei due sensi di flusso, carico idraulico di 5 m, con ghigliottina e pannello posteriore entrambi in PEAD e nervatura in acciaio inox AISI 316L per assorbire la spinta più elevata.

Perché scegliere la paratoia a ghigliottina

L’associazione di telaio in acciaio inox e ghigliottina o pannello posteriore in PEAD è la soluzione di riferimento per gli impianti di trattamento acque reflue: l’acciaio garantisce rigidità e stabilità dimensionale del telaio, il PEAD assicura scorrimento sulle guide di tenuta senza grippaggi e ottima resistenza agli agenti chimici. La disponibilità di due sensi di tenuta consente di dimensionare correttamente rispetto al carico idraulico effettivo, riducendo il costo dove la spinta è monodirezionale.

La versione compatta a sezione quadrata è progettata secondo la norma DIN 19569-4, riferimento europeo per gli organi di regolazione degli impianti di depurazione, e prevede opzioni di motorizzazione elettrica o pneumatica per l’integrazione in impianti automatizzati, oltre alla configurazione a stramazzo per la regolazione di livello a lama libera. La scelta dell’acciaio (AISI 304 per servizi standard, AISI 316 Ti per ambienti particolarmente aggressivi, AISI 316L per la resistenza a corrosione intergranulare in presenza di reflui clorurati) consente di adattare il manufatto alla natura chimica dell’effluente.

Vantaggi

Progetto costruttivo secondo DIN 19569-4
Struttura murale a ghigliottina, con installazione su parete verticale
Vite di azionamento non saliente, con ingombro in altezza ridotto
Tenute in EPDM, resistenti ad acque reflue e a effluenti aggressivi
Acciai inox selezionabili: AISI 304, AISI 316 Ti, AISI 316L
Ghigliottina e pannello posteriore in PEAD, con ottima scorrevolezza
Configurazione con tenuta su un senso di flusso o su entrambi i sensi
Carico idraulico fino a 5 m nella versione a doppia tenuta con PEAD
Filetto trapezoidale a passo 6 mm, con chiusura in senso orario
Madrevite in bronzo resistente all’acqua di mare nella versione compatta inox
Nervatura di rinforzo in AISI 316L per carichi elevati
Opzione di motorizzazione elettrica o attuatore pneumatico
Esecuzione a stramazzo per la regolazione di livello
Tenuta a 3 lati come opzione della versione compatta

Aree applicative

Impianti di trattamento acque reflue civili e industriali
Vasche di sollevamento e stazioni di pompaggio
Vasche di prima pioggia e sfioratori
Canali di adduzione e scarico
Intercettazione di reti di raccolta acque meteoriche
Regolazione di livello con esecuzione a stramazzo
Reti soggette a inversione del flusso, con tenuta a doppio senso
Ambienti chimicamente aggressivi
Applicazioni marine e con reflui clorurati, con AISI 316 Ti e 316L
Integrazione in impianti automatizzati, con attuatori elettrici o pneumatici

Tipologie disponibili

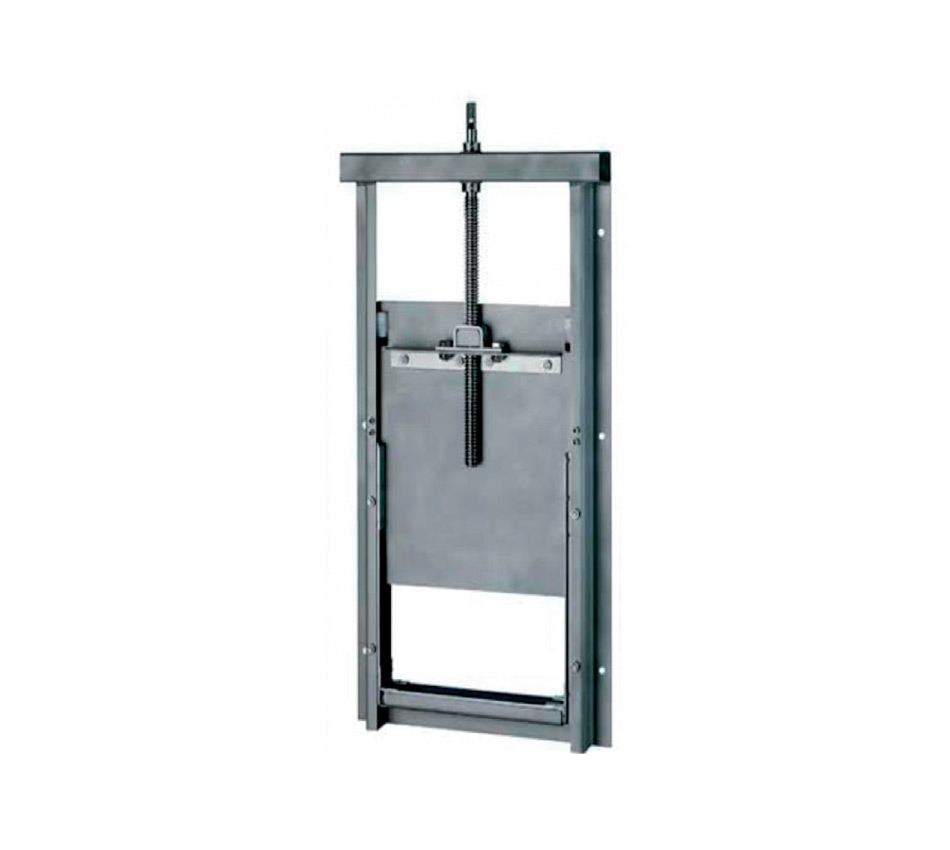

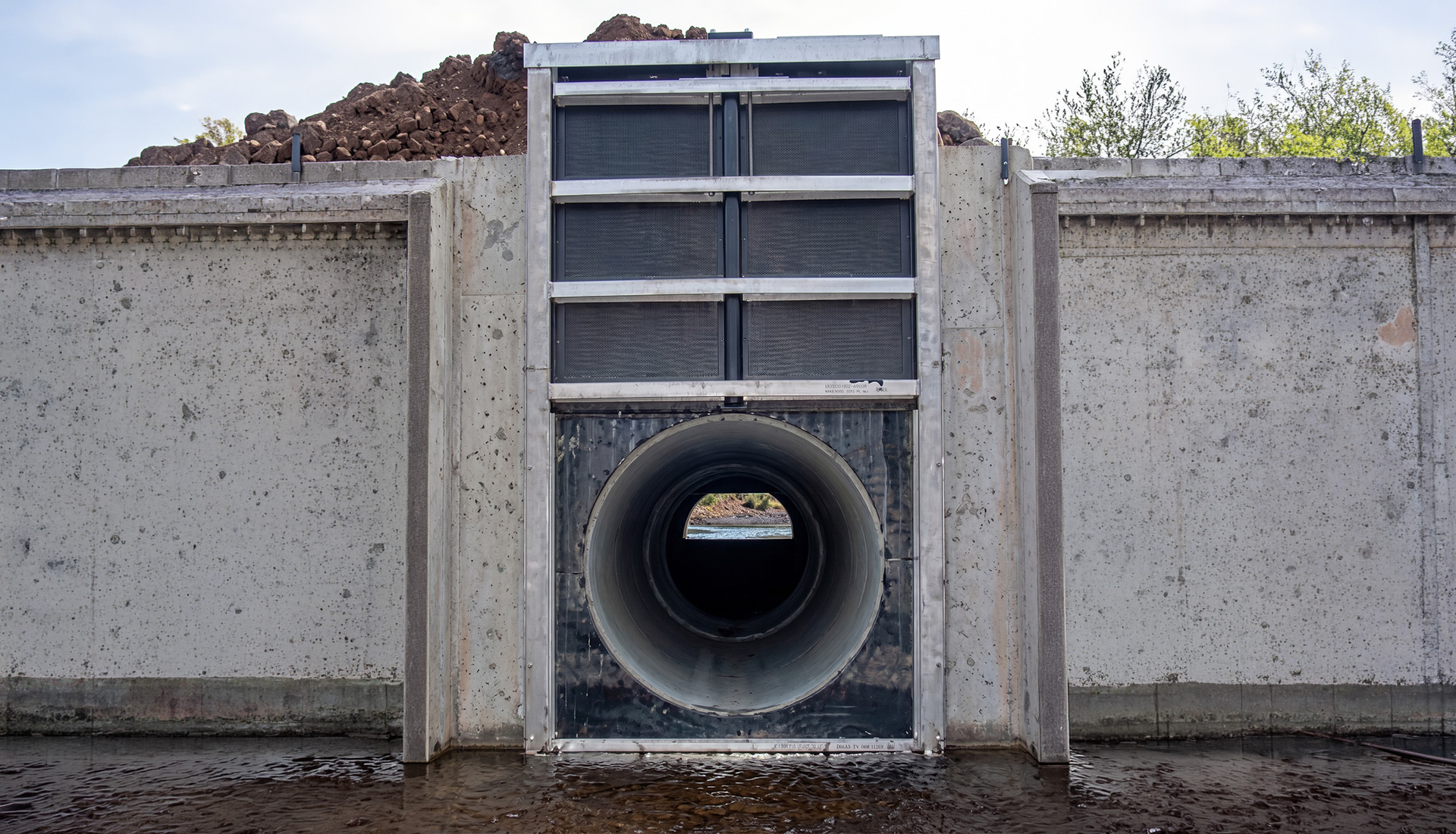

Paratoia in acciaio inox a sezione quadrata

Paratoia murale a ghigliottina a sezione quadrata in acciaio inox AISI 304 o AISI 316 Ti, in esecuzione compatta con tenuta su quattro lati nei due sensi di flusso, per utilizzo in acque di superficie, scarichi e ambienti aggressivi, secondo la norma DIN 19569-4.

Telaio e piatto in acciaio inox AISI 304 o AISI 316 Ti
Tenute in EPDM
Azionamento mediante vite non saliente in acciaio inox
Madrevite dello stelo in bronzo resistente all’acqua di mare

Opzioni disponibili: motorizzazione elettrica; attuatore pneumatico; tenuta a 3 lati; esecuzione a stramazzo.

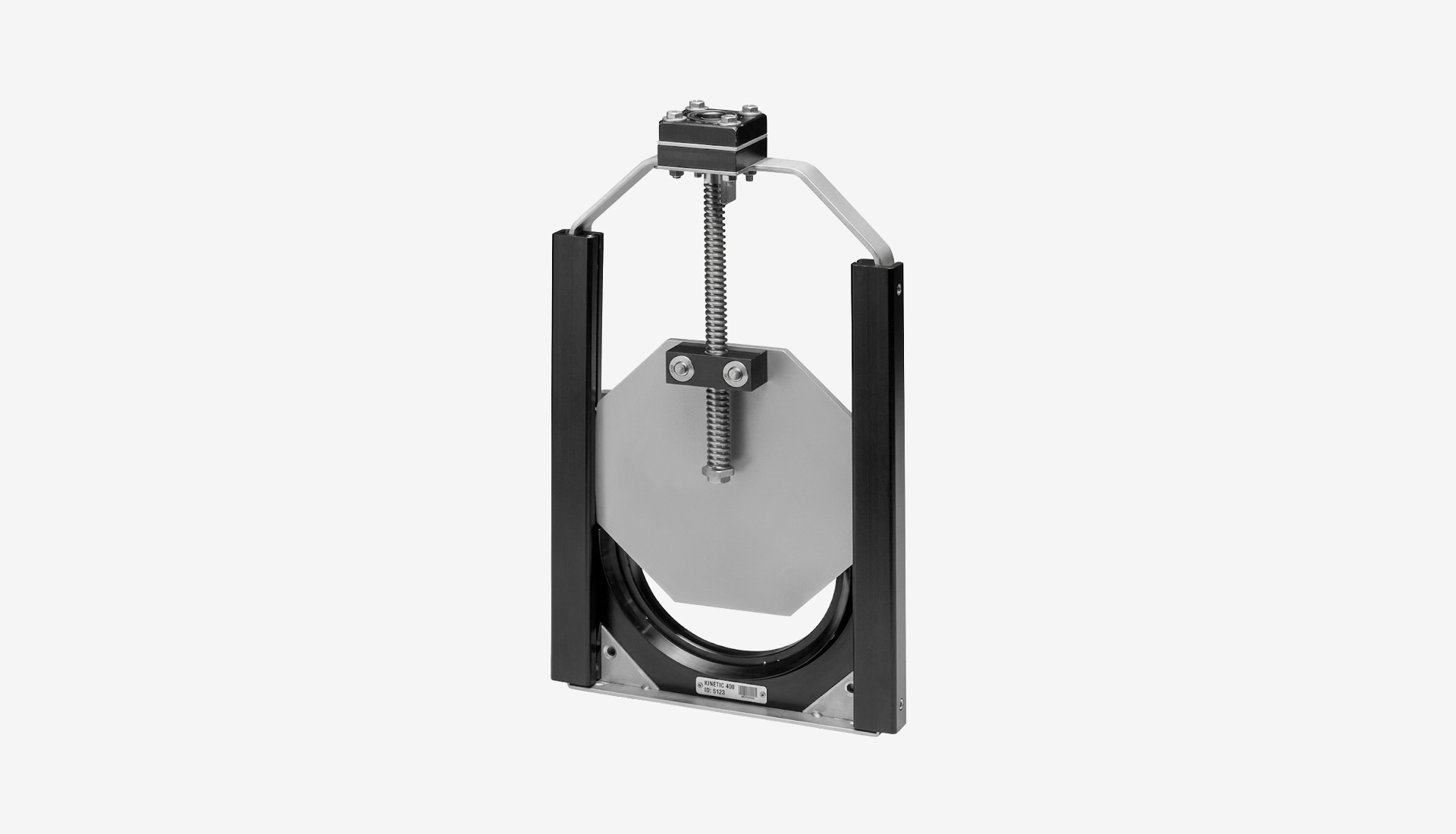

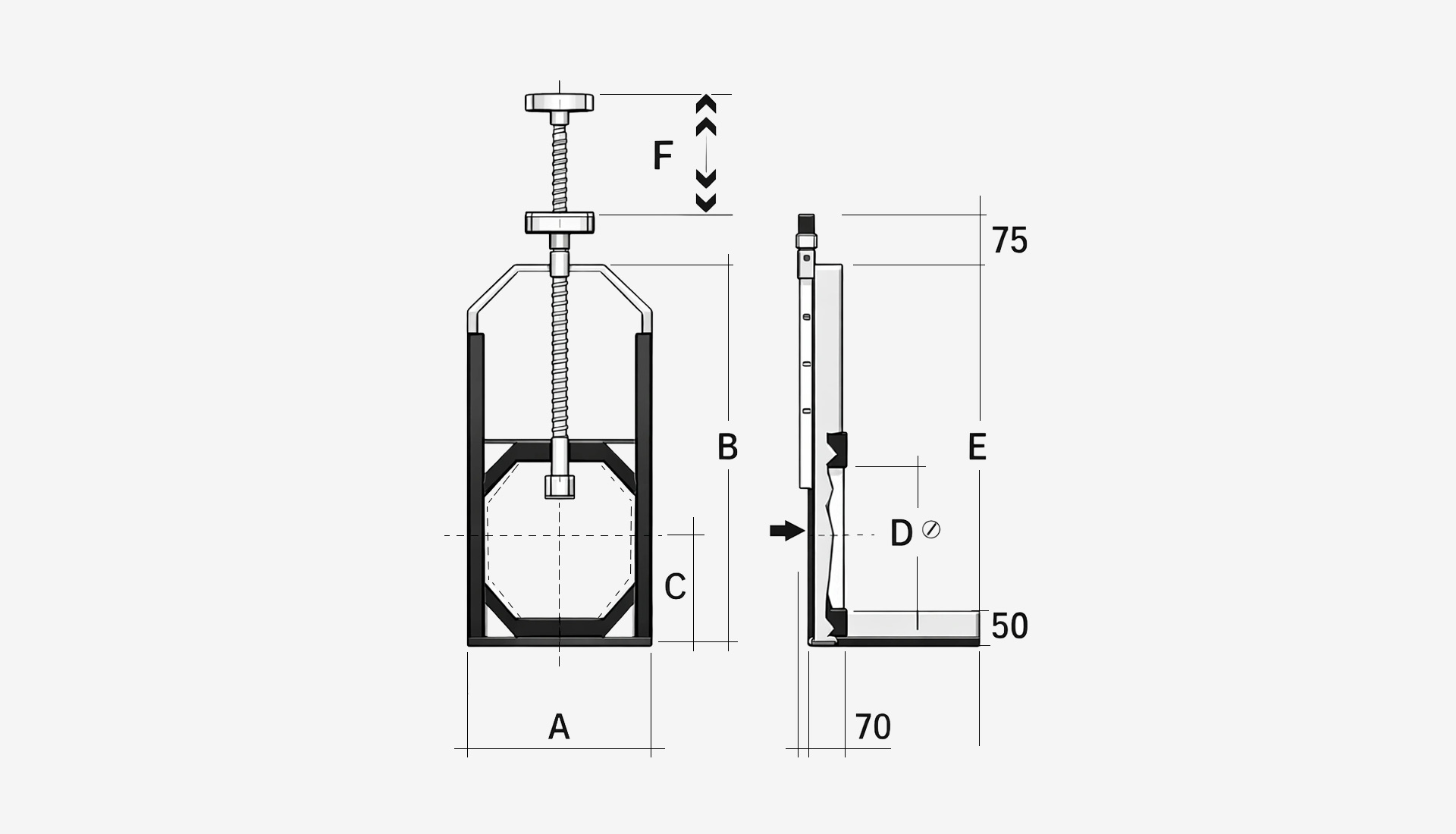

Paratoia murale a ghigliottina

Tenuta su un senso di flusso (carico 1 m)

Applicazione su parete verticale
Tenuta in un senso di flusso
Carico idraulico 1 m
Pannello posteriore in PEAD
Telaio e ghigliottina in acciaio inox AISI 316L
Guarnizione di tenuta in EPDM
Azionamento con vite non saliente in acciaio inox AISI 316L, filetto trapezoidale, passo 6 mm, chiusura in senso orario

Paratoia murale a ghigliottina

Tenuta nei due sensi di flusso (carico 5 m)

Applicazione su parete verticale
Tenuta nei due sensi di flusso
Carico idraulico 5 m
Ghigliottina e pannello posteriore in PEAD
Telaio e nervatura in acciaio inox AISI 316L
Guarnizione di tenuta in EPDM
Azionamento con vite non saliente in acciaio inox AISI 316L, filetto trapezoidale, passo 6 mm, chiusura in senso orario
