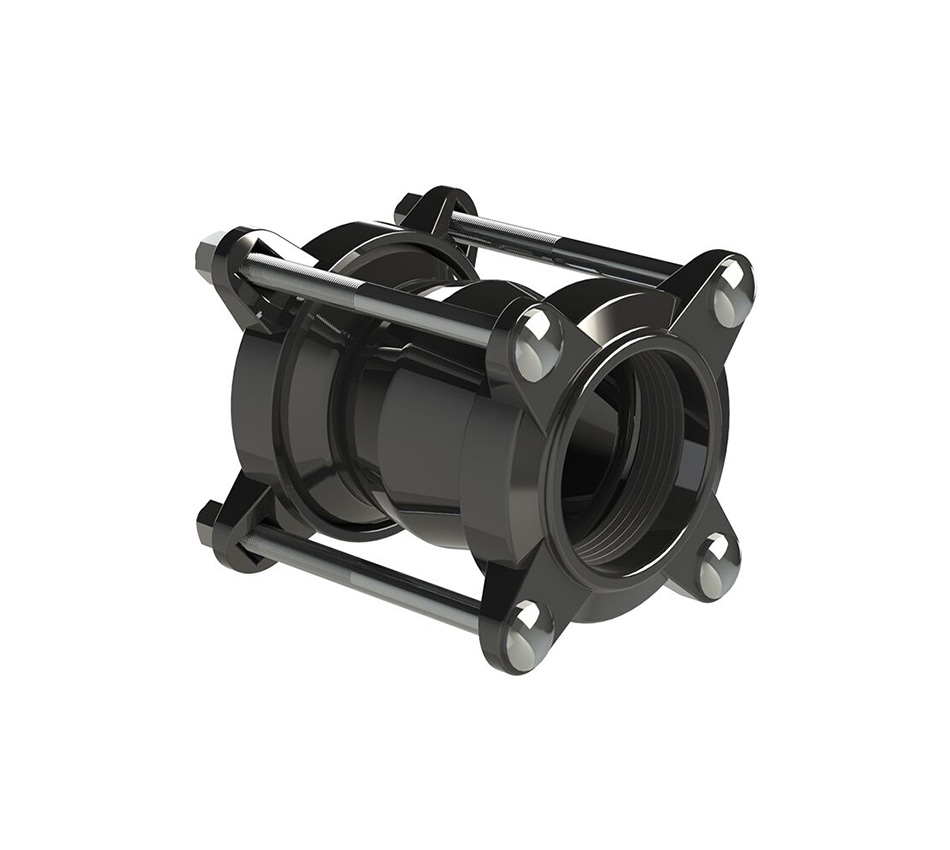

Giunti adattabili e flangiati universali

Giunti universali per collegare rapidamente tubazioni di materiali e diametri esterni differenti.

Geatti propone giunti adattabili e flangiati universali per il collegamento di tubazioni in materiali diversi, con una tolleranza fino a 26 mm tra i diametri esterni. Il sistema è progettato per pressioni fino a PN 16 e consente di compensare disallineamenti e spostamenti della condotta senza richiedere attrezzature speciali.

Collegamento e compensazione

I giunti adattabili e flangiati universali sono indicati per realizzare connessioni rapide e affidabili tra tubazioni di materiale differente, anche quando i diametri esterni non coincidono perfettamente. La guarnizione tronco-conica in EPDM si inserisce tra il corpo centrale del giunto e la superficie esterna del tubo, contribuendo alla tenuta idraulica e alla capacità di adattamento del sistema.

La configurazione consente di assorbire o compensare vibrazioni, irregolarità di coassialità, spostamenti angolari e spostamenti assiali fino a +3°/-3°. I giunti sono garantiti per pressioni fino a PN 16 e permettono interventi di installazione in tempi rapidi.

Struttura e installazione

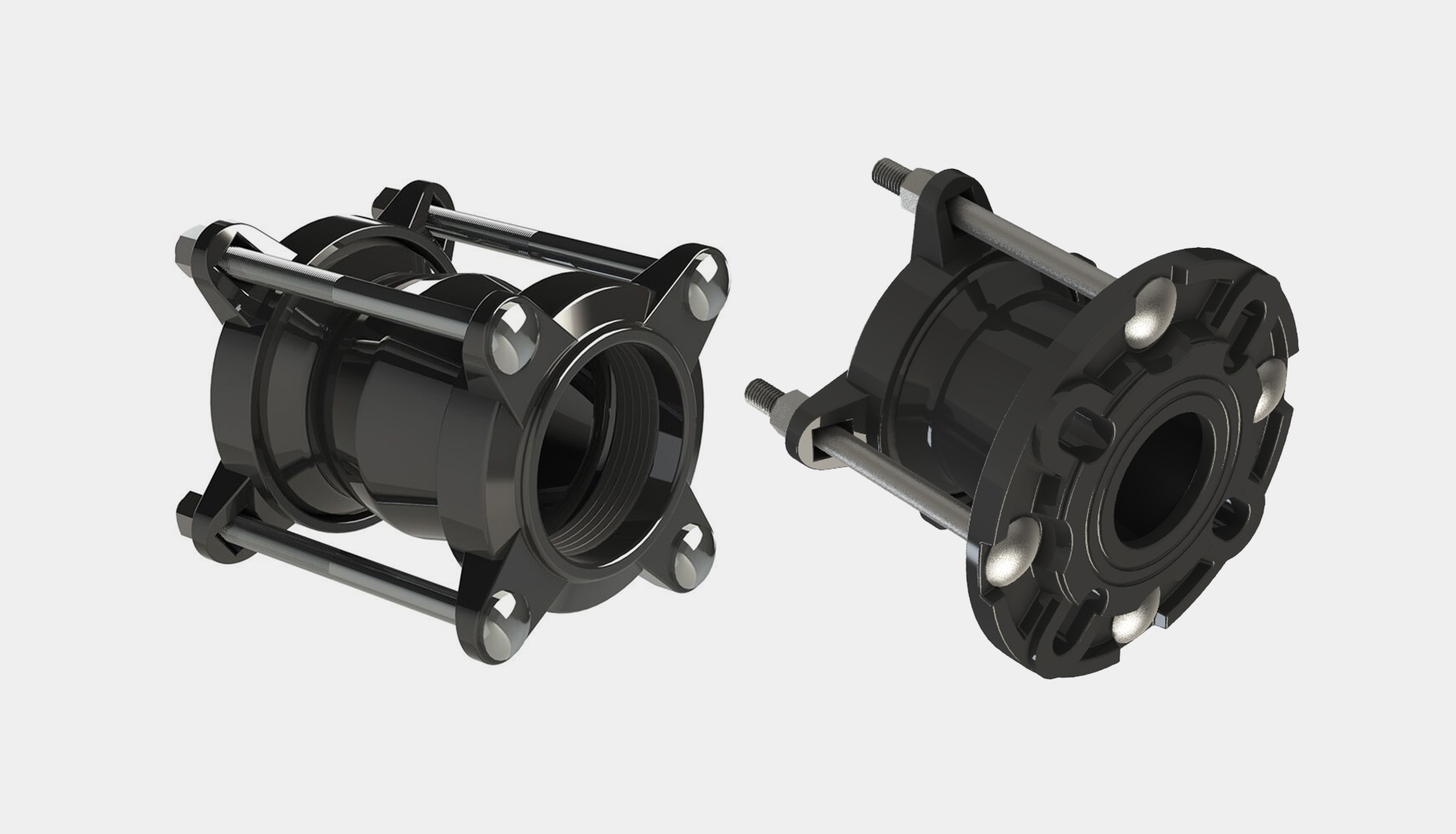

Il corpo centrale e gli anelli di compressione sono realizzati in ghisa sferoidale con rivestimento in Rilsan Nylon 11. Il corpo è conformato per guidare correttamente la guarnizione nella propria sede conica, mentre gli anelli di compressione agiscono durante il serraggio per comprimere la guarnizione sulla superficie del tubo.

I bulloni in acciaio con rivestimento anticorrosivo avvicinano le flange di compressione e consentono il serraggio del giunto; su richiesta, sono disponibili in acciaio inox. I giunti possono essere dotati di fori circolari o quadrati per l’inserimento dei bulloni e prevedono flange in ghisa sferoidale secondo UNI EN 1092.

Vantaggi

Universali: adatti al collegamento di tubazioni realizzate in materiali differenti.
Adattabili: compensano differenze fino a 26 mm tra i diametri esterni delle tubazioni.
Affidabili: progettati per pressioni di esercizio fino a PN 16.
Compensanti: assorbono vibrazioni, irregolarità coassiali, spostamenti angolari e spostamenti assiali fino a +3°/-3°.
Rapidi: consentono tempi di installazione ridotti senza richiedere attrezzature specifiche.
Resistenti: corpo centrale e anelli di compressione in ghisa sferoidale.
Protetti: componenti in ghisa rivestiti in Rilsan Nylon 11.
Stagni: guarnizione tronco-conica in EPDM per la tenuta idraulica tra giunto e tubo.
Configurabili: disponibili con fori circolari o quadrati per l’inserimento dei bulloni.
Completabili: bulloni in acciaio con rivestimento anticorrosivo, disponibili su richiesta anche in acciaio inox.
Conformi: flange in ghisa sferoidale secondo UNI EN 1092.

Aree applicative

Collegamento di tubazioni in materiali differenti.
Connessione di condotte con diametri esterni non perfettamente coincidenti.
Reti idriche e condotte per fluidi in pressione fino a PN 16.
Collegamento tra tubazioni e componenti flangiati.
Installazioni soggette a vibrazioni o disallineamenti della condotta.
Interventi di riparazione, sostituzione, ampliamento e manutenzione delle reti esistenti.
