Tubazioni e raccordi in ghisa sferoidale

Descrizione

La ghisa sferoidale impiegata per la fabbricazione dei tubi presenta un carico unitario di rottura a trazione di 42 daN/mm², un allungamento minimo a rottura maggiore o uguale al 10% e una durezza Brinell non superiore a 230 HB. I tubi hanno un’estremità a bicchiere per la giunzione a mezzo di anello di gomma e sono rivestiti esternamente con una lega di zinco/alluminio di massa minima pari a 400 g/m², seguita da una vernice di finitura esente da bisfenoli, secondo quanto indicato nella norma EN 598.

Il rivestimento interno è realizzato con malta di cemento alluminoso applicata per centrifugazione secondo la norma EN 598, oppure con resina termoplastica di spessore minimo 300 micron. L’interno del bicchiere e l’esterno dell’estremità liscia, cioè le parti metalliche a contatto con l’effluente, sono rivestiti con vernice epossidica rossa. Sono inoltre realizzabili rivestimenti esterni e interni particolari per soluzioni specifiche. I raccordi sono ottenuti mediante il procedimento produttivo del colaggio del metallo entro forme in sabbia e successiva sabbiatura, realizzati secondo la norma UNI EN 598, con estremità a bicchiere per giunzioni automatiche a mezzo di anelli in gomma oppure a flangia con forature a norma UNI EN 1092, e sono rivestiti internamente ed esternamente con vernice epossidica rossa.

Perché scegliere la ghisa sferoidale

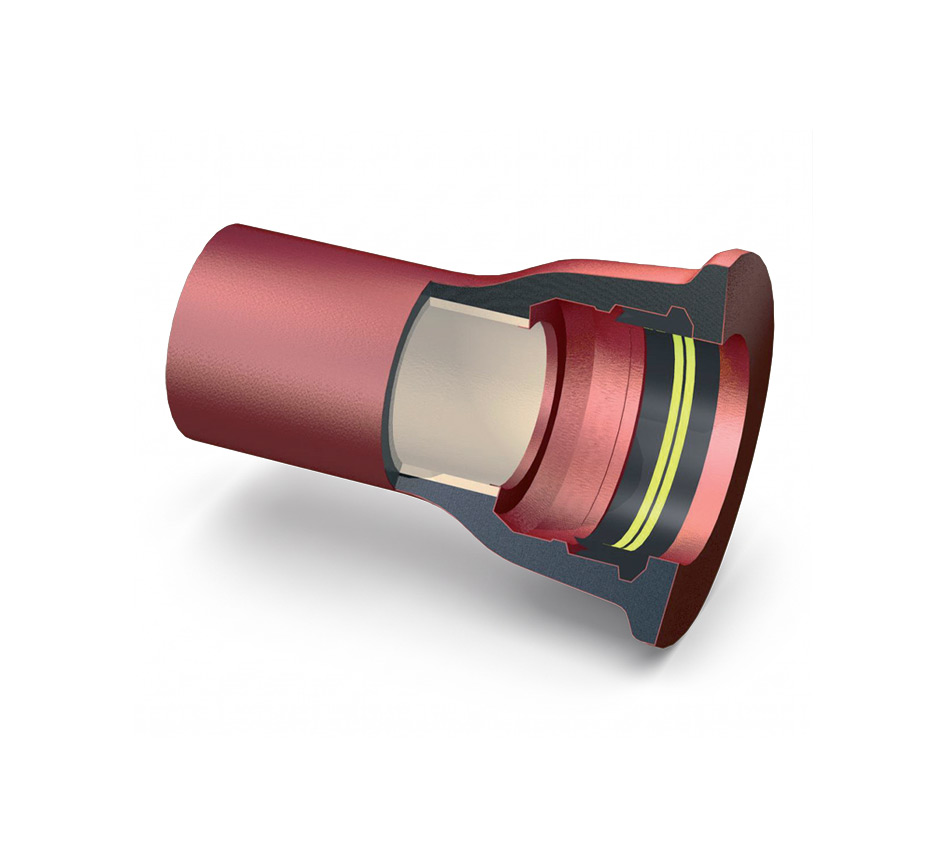

Il sistema di giunzione è elastico di tipo automatico, conforme alle norme UNI 9163 e DIN 28603: permette deviazioni angolari e spostamenti longitudinali del tubo senza compromettere la tenuta, caratteristica che rende la condotta tollerante agli assestamenti del terreno e alle dilatazioni termiche. Sono disponibili anche la versione flangiata, per i soli raccordi in pressione, e la versione anti-sfilamento, indicata dove la condotta è soggetta a spinte idrauliche.

Le guarnizioni sono in nitrile HR: questa mescola resiste agli effluenti di fognatura, compresi quelli che presentano tracce di idrocarburi, e risponde alla norma EN 681-1. È la combinazione che distingue la ghisa sferoidale dai sistemi in materia plastica: impiego indifferente in pressione o a gravità, resistenza meccanica indipendente dalla qualità del rinfianco e tolleranza agli idrocarburi. Per l’installazione si consiglia di seguire le istruzioni contenute nelle pubblicazioni della ditta produttrice.

Vantaggi

Conformità alla norma UNI EN 598 per tubi, raccordi e accessori di ghisa sferoidale per fognatura
Carico unitario di rottura a trazione di 42 daN/mm²
Allungamento minimo a rottura ≥ 10%, con duttilità che evita la rottura fragile
Durezza Brinell ≤ 230 HB, che consente il taglio e la lavorazione in cantiere
Impiego sia in pressione sia a gravità
Rivestimento esterno in lega zinco/alluminio con massa minima 400 g/m² e vernice di finitura esente da bisfenoli
Rivestimento interno in malta di cemento alluminoso applicata per centrifugazione, oppure in resina termoplastica di spessore minimo 300 micron
Interno del bicchiere ed esterno dell’estremità liscia rivestiti con vernice epossidica rossa
Disponibilità di rivestimenti esterni e interni particolari per soluzioni specifiche
Giunto elastico automatico conforme a UNI 9163 e DIN 28603, con deviazioni angolari e spostamenti longitudinali ammessi
Versioni flangiata, per i raccordi in pressione, e anti-sfilamento
Flange con forature a norma UNI EN 1092
Guarnizioni in nitrile HR conformi a EN 681-1, resistenti anche a effluenti con tracce di idrocarburi
Raccordi ottenuti per colaggio in forme di sabbia e successiva sabbiatura, secondo UNI EN 598
Materiale integralmente riciclabile a fine vita

Aree applicative

Fognature per reflui civili
Condotte per reflui industriali
Reti per reflui agricoli e zootecnici
Condotte in pressione
Condotte a gravità
Reflui con tracce di idrocarburi
Attraversamenti stradali e ferroviari
Tratte in terreni instabili o soggetti ad assestamenti
Condotte a vista e in galleria
Impianti di depurazione e stazioni di sollevamento

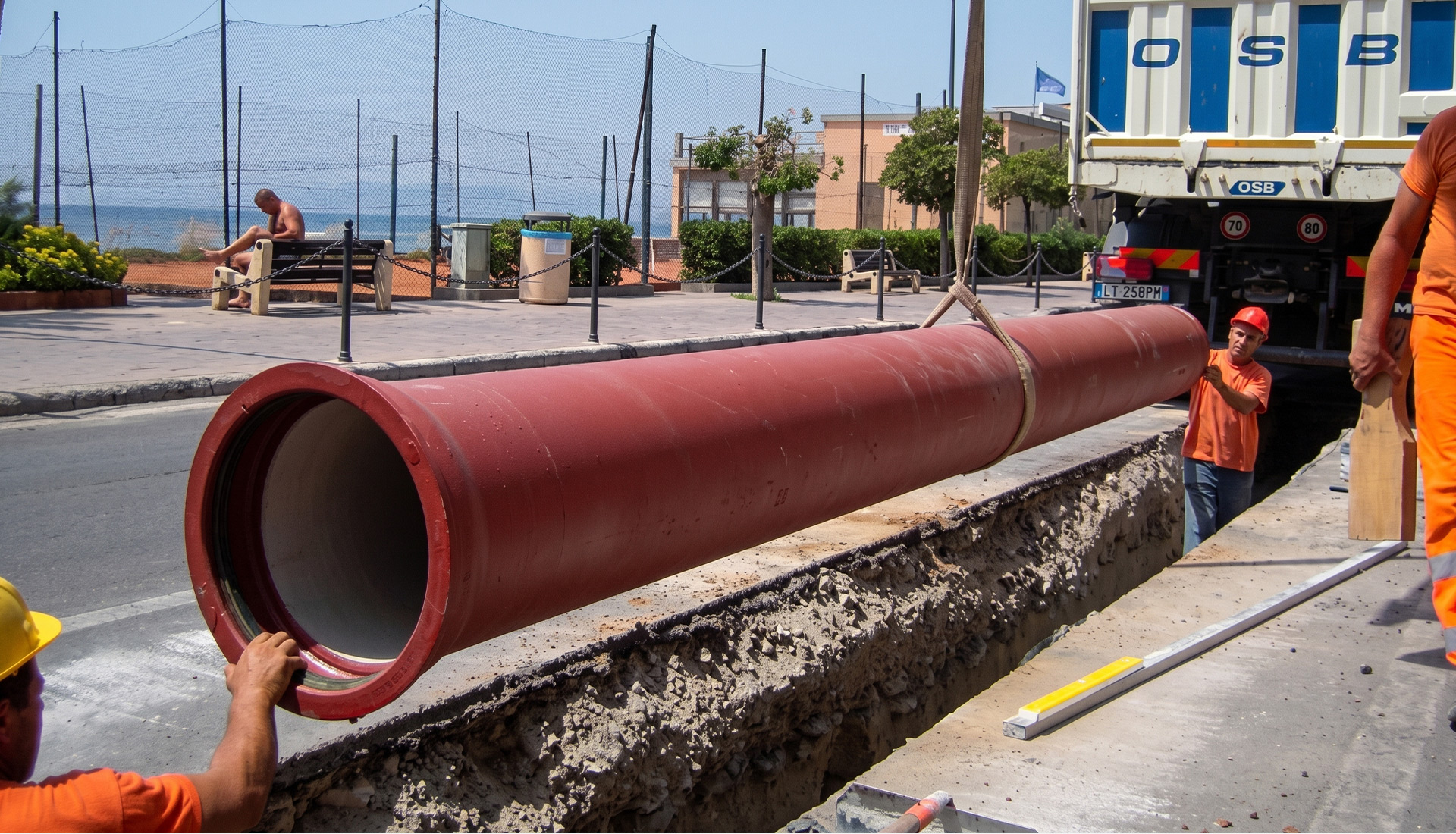

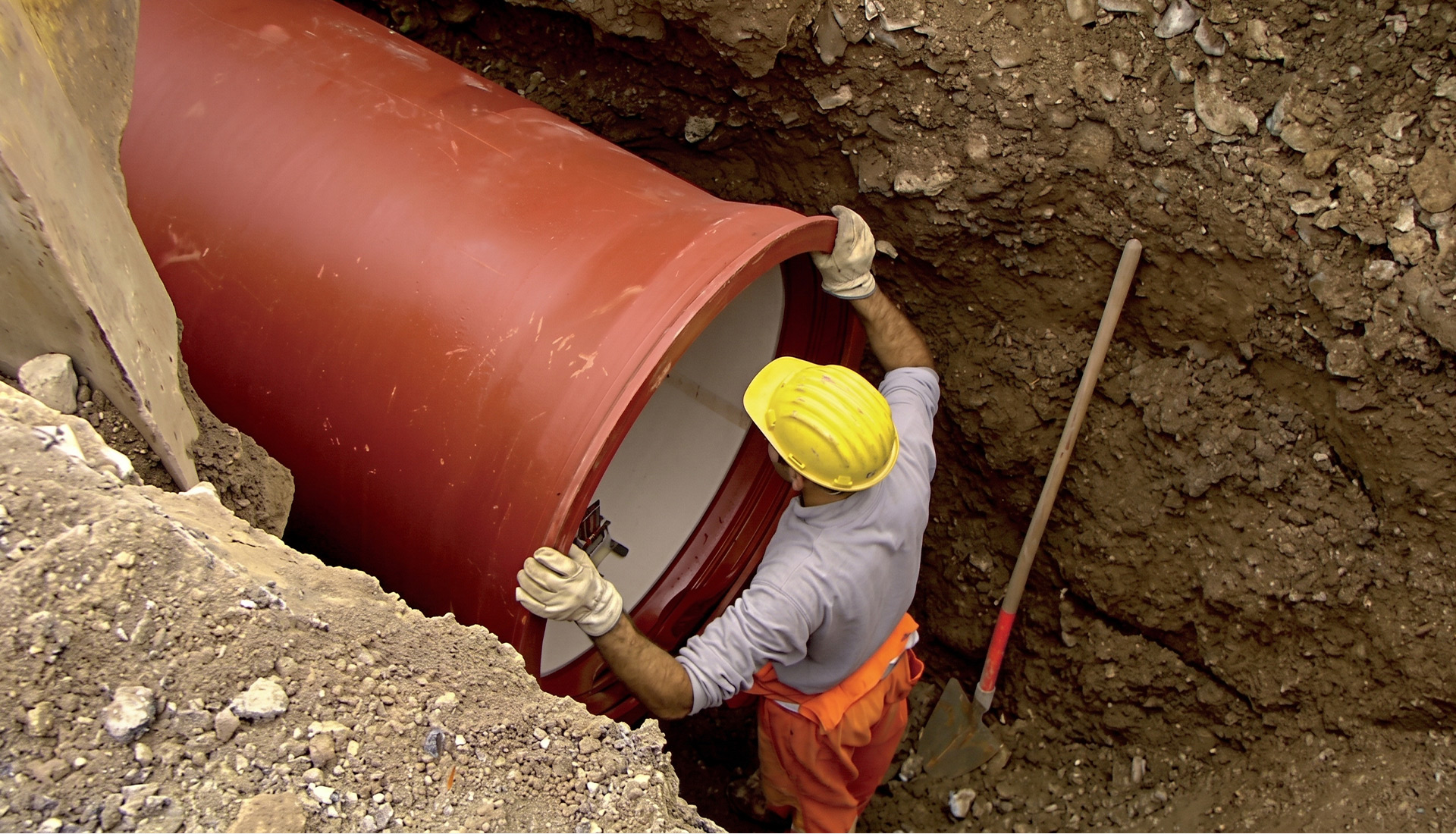

Tubazioni

Fornitura e posa in opera di tubazioni in ghisa sferoidale a norma UNI EN 598, prodotte in stabilimenti ubicati nell’ambito dei paesi dell’Unione Europea, operanti in regime di qualità aziendale secondo la norma UNI EN ISO 9001 e certificati secondo la norma UNI EN ISO 14001. Le tubazioni dovranno altresì essere provviste di certificazione di conformità di prodotto secondo la norma UNI EN 598, emessa da un Organismo terzo di certificazione che abbia firmato l’accordo di Cooperazione Europea per l’Accreditamento secondo la norma UNI CEI EN ISO/IEC 17065.
I tubi dovranno avere un’estremità a bicchiere per giunzione a mezzo anello di gomma.
Le tubazioni dovranno essere rivestite internamente con malta di cemento alluminoso applicata per centrifugazione ed esternamente con uno strato di zinco/alluminio da 400 g/m² conforme alla norma UNI EN 598, e successivamente verniciate con vernice epossidica rossa.
Le tubazioni dovranno essere contrassegnate con il marchio della ditta produttrice, il diametro nominale DN, il simbolo distintivo del materiale “ghisa sferoidale” e comunque secondo le marcature previste dalla norma EN 598.
Il giunto, che dovrà permettere deviazioni angolari e spostamenti longitudinali del tubo senza compromettere la tenuta, sarà elastico di tipo automatico, con guarnizione in elastomero a profilo divergente conforme alle norme EN 681-1 e UNI 9163, atta ad assicurare la tenuta attraverso la reazione elastica della gomma e la compressione esercitata dal fluido nel divergente della gomma.

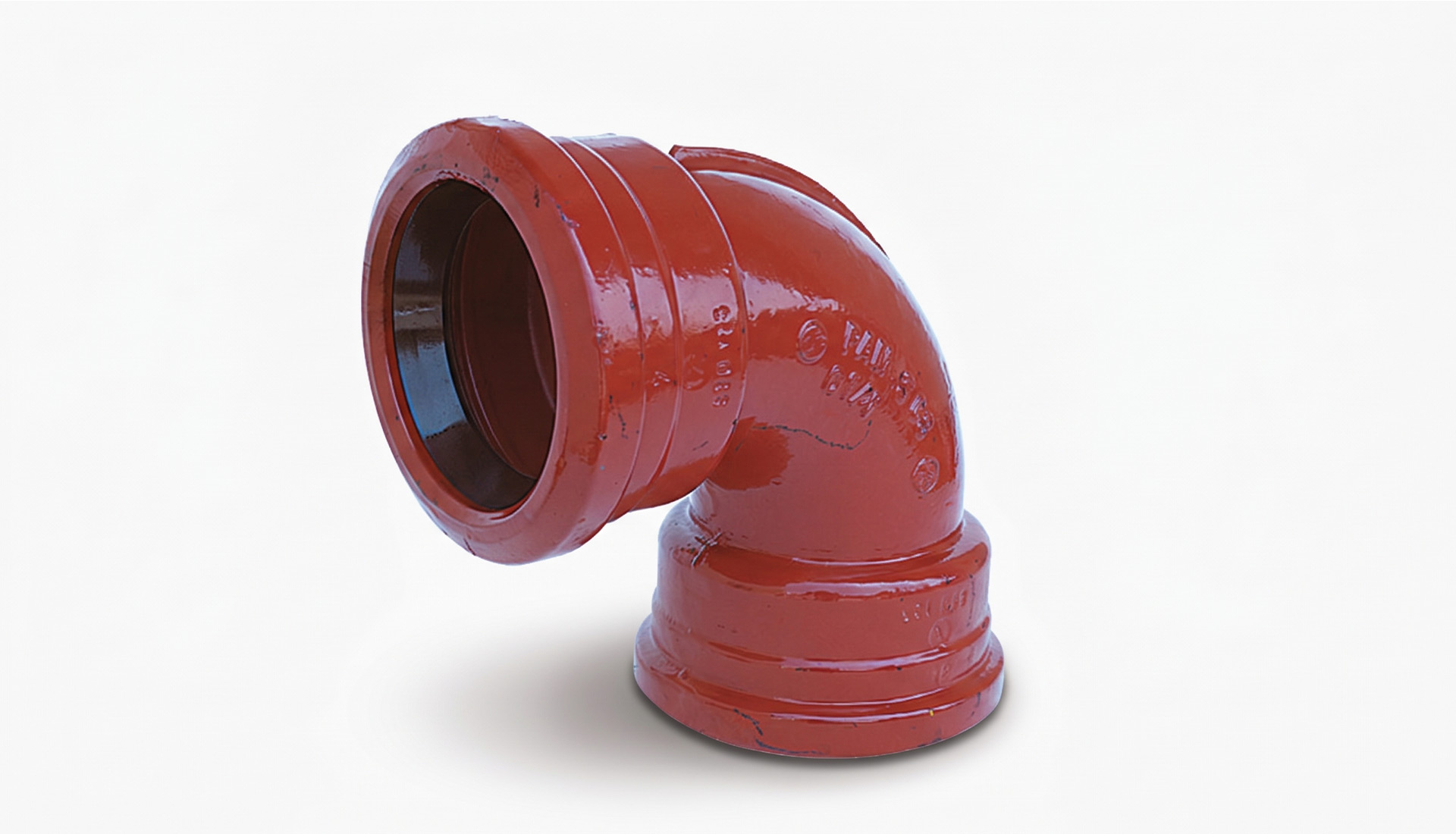

Raccordi

Fornitura e posa in opera di raccordi in ghisa sferoidale a norma UNI EN 598, prodotti in stabilimenti ubicati nell’ambito dei paesi dell’Unione Europea, operanti in regime di qualità aziendale secondo la norma UNI EN ISO 9001 e certificati secondo la norma UNI EN ISO 14001. I raccordi dovranno altresì essere provvisti di certificazione di conformità di prodotto secondo la norma UNI EN 598, emessa da un Organismo terzo di certificazione che abbia firmato l’accordo di Cooperazione Europea per l’Accreditamento secondo la norma UNI CEI EN ISO/IEC 17065.
I raccordi dovranno avere le estremità a bicchiere per giunzione automatica a mezzo anello di gomma oppure per flangia. Dovranno essere rivestiti internamente ed esternamente con uno strato di resina epossidica rossa dello spessore non inferiore a 250 micron.
I raccordi dovranno essere contrassegnati con il marchio della ditta produttrice, il diametro nominale DN, il simbolo distintivo del materiale “ghisa sferoidale” e comunque secondo le marcature previste dalla norma EN 598.
Il giunto, che dovrà permettere deviazioni angolari e spostamenti longitudinali del tubo senza compromettere la tenuta, sarà elastico di tipo automatico, con guarnizione in elastomero a profilo divergente conforme alle norme EN 681-1 e UNI 9163, atta ad assicurare la tenuta attraverso la reazione elastica della gomma e la compressione esercitata dal fluido nel divergente della gomma.
