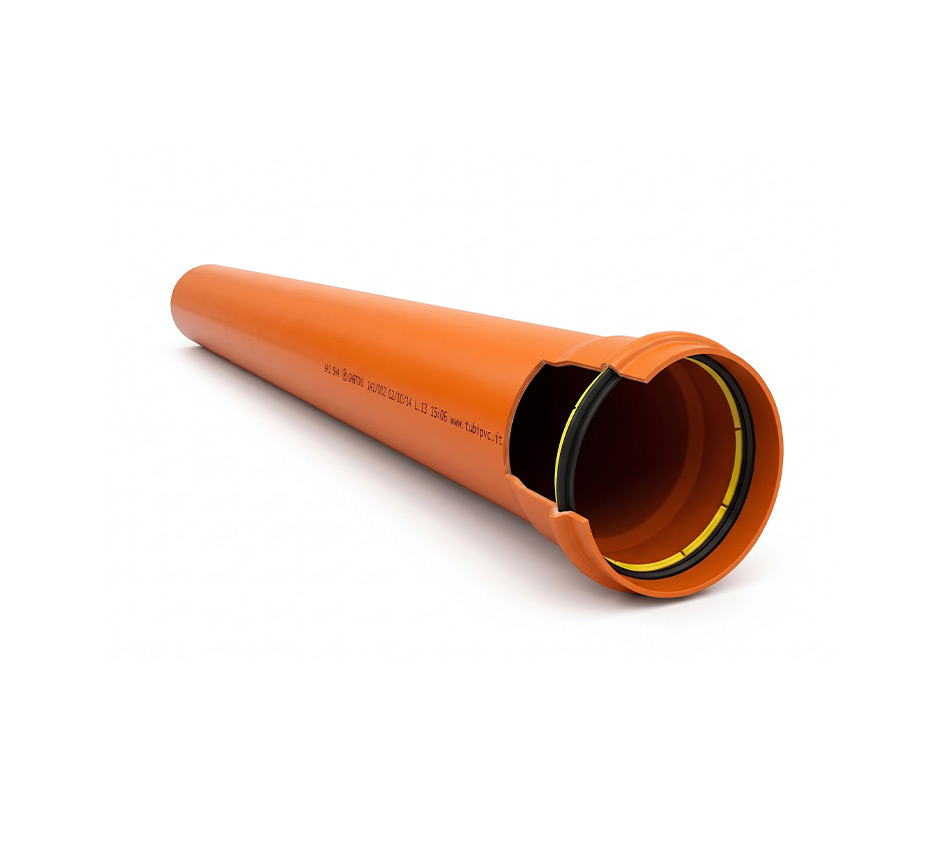

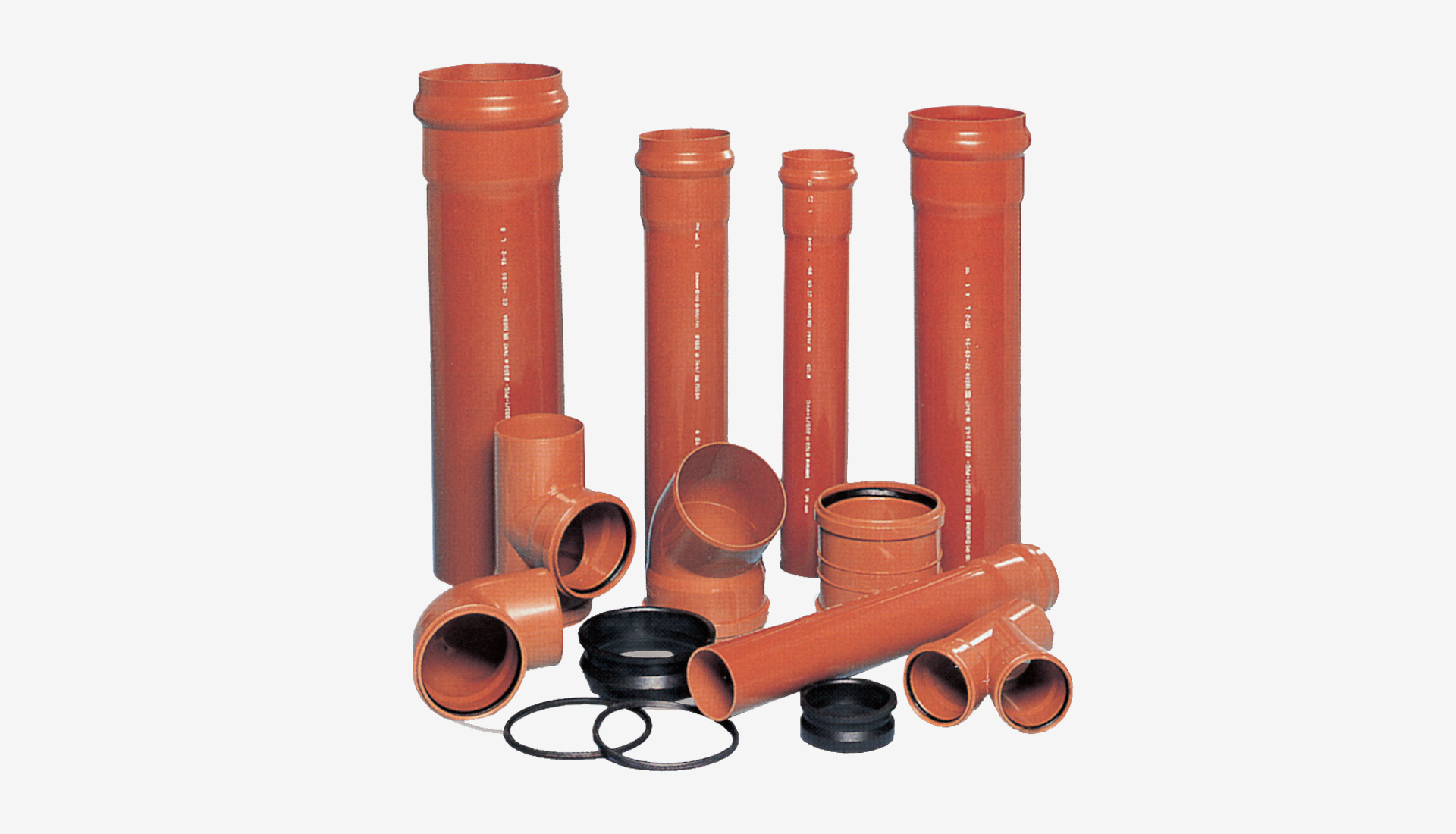

Tubi e raccordi in PVC compatto

Sistemi di tubazioni in policloruro di vinile non plastificato per fognature e scarichi interrati non in pressione, con giunzione a bicchiere e guarnizione pre-inserita

Sistemi di tubazioni di materia plastica per fognature e scarichi interrati non in pressione in policloruro di vinile non plastificato (PVC-U), conformi alla norma UNI EN 1401. Le superfici interna ed esterna della tubazione sono lisce, uniformi e compatte, esenti da cavità e bolle, condizione che garantisce nel tempo scorrimento regolare dei reflui e assenza di punti di accumulo. La gamma è disponibile nei colori rosso mattone RAL 8023 e grigio chiaro RAL 7037, in barre da 6, 5 e 3 metri, con barre da 2 e 1 metro fornibili a richiesta.

SCARICA SCHEDA PDF

Descrizione

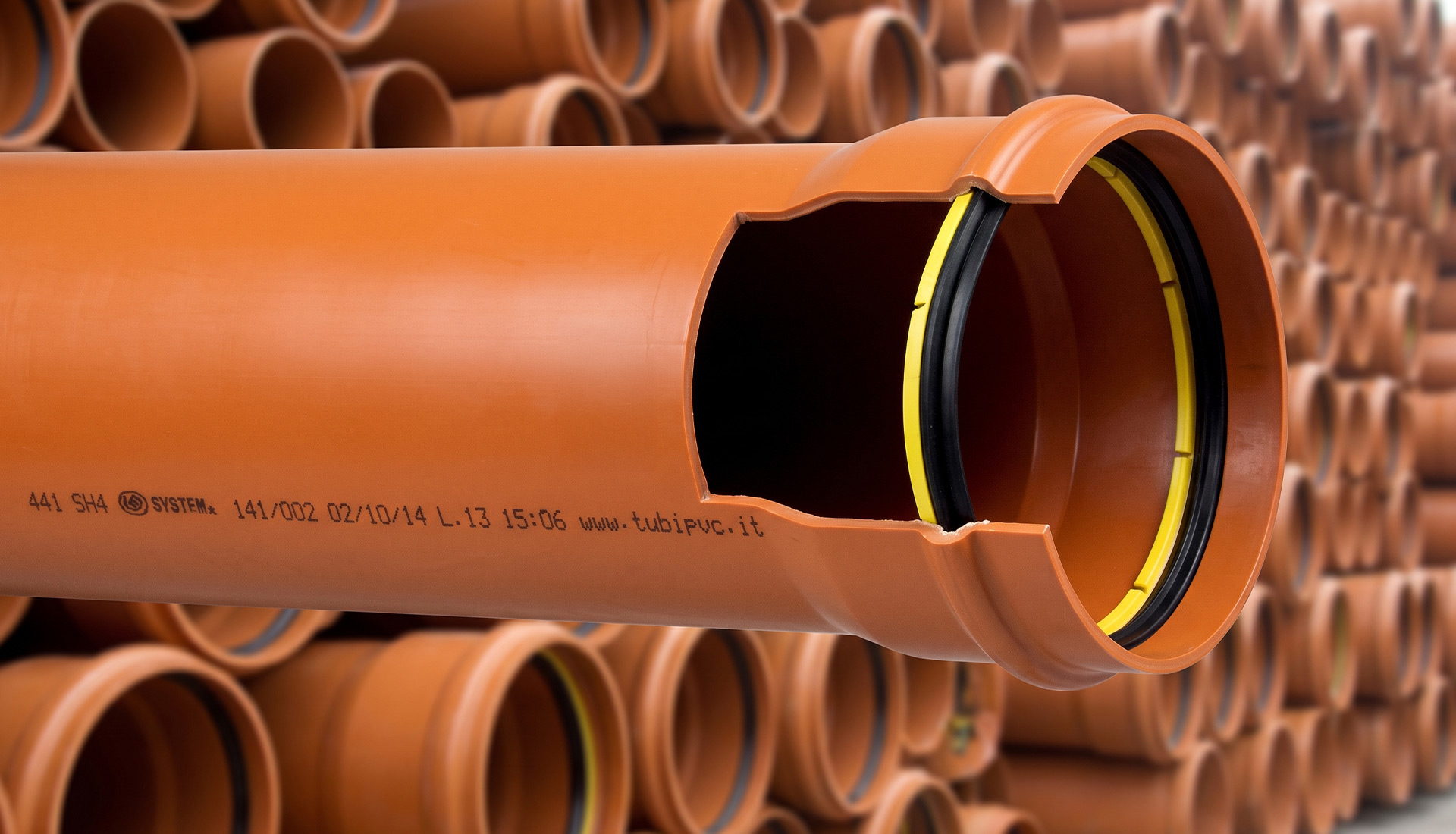

Il materiale impiegato è PVC rigido non plastificato (PVC-U), il cui contenuto è verificabile secondo la norma UNI EN 1905 — metodo di valutazione del contenuto di PVC in base al contenuto totale di cloro — che per questa classe di prodotti fissa i valori minimi all’80% in massa per i tubi e all’85% per i raccordi. Il sistema di giunzione è a bicchiere, con guarnizione pre-inserita meccanicamente a caldo durante la fase di formazione del bicchiere stesso: la guarnizione è composta da un elemento di tenuta a norma UNI EN 681, co-stampato con anello di irrigidimento in polipropilene fibrorinforzato.

Questa soluzione costruttiva assicura l’assoluta inamovibilità della guarnizione, la facilità di montaggio e una tenuta idraulica assoluta anche in presenza di elevati disassamenti o deformazioni. I test di tenuta condotti secondo le condizioni B e C della UNI EN 1277 hanno dato esito positivo anche con pressione idrostatica di 1,5 bar e pressione d’aria negativa di −0,6 bar.

Perché scegliere

La guarnizione pre-inserita a caldo elimina l’errore più frequente in cantiere, cioè il posizionamento manuale scorretto o l’estrazione accidentale dell’anello durante l’innesto: la tenuta dichiarata in laboratorio è quella che si ottiene effettivamente in opera. Il superamento delle condizioni B e C della UNI EN 1277 — la più severa delle quali prevede la prova con giunto deformato e disassato — documenta il comportamento del sistema anche in presenza di assestamenti del terreno. Il collaudo in opera segue le prescrizioni del Decreto del Ministero dei Lavori Pubblici del 12/12/1985, con le metodologie di esecuzione delle prove definite dalla UNI EN 1610.

Vantaggi

Conformità alla norma UNI EN 1401 per fognature e scarichi interrati non in pressione
Superfici interna ed esterna lisce, uniformi e compatte, esenti da cavità e bolle
Contenuto di PVC verificabile secondo la norma UNI EN 1905
Giunzione a bicchiere con guarnizione pre-inserita meccanicamente a caldo
Elemento di tenuta a norma UNI EN 681 co-stampato con anello in polipropilene fibrorinforzato
Assoluta inamovibilità della guarnizione, senza rischio di estrazione in fase di innesto
Tenuta idraulica assoluta anche con elevati disassamenti o deformazioni
Esito positivo ai test UNI EN 1277, condizioni B e C, a 1,5 bar e −0,6 bar
Montaggio rapido, senza collanti né attrezzature speciali
Disponibilità in RAL 8023 e RAL 7037, in barre da 6, 5 e 3 m (2 e 1 m a richiesta)
Codici area di applicazione U, D e UD, per la posa dentro e oltre 1 metro dal fabbricato

Aree applicative

Reti di fognatura civile
Scarichi di reflui industriali
Reti di raccolta in ambito agricolo e zootecnico
Collettori interrati non in pressione operanti a gravità
Allacci di scarico dei fabbricati
Reti di raccolta delle acque meteoriche
Lottizzazioni e urbanizzazioni
Piazzali e aree di servizio

Codici aree di applicazione

“U”: codice dell’area d’applicazione per un’area distante maggiore di 1 metro dal fabbricato al quale è collegato il sistema di tubo interrato;
“D”: codice dell’area d’applicazione per un’area al disotto del fabbricato ed entro 1 metro di distanza dal fabbricato per tubi e raccordi interrati collegati al sistema di scarico del fabbricato;
“UD”: tubazioni idonee per entrambe le applicazioni.

Condizioni di impiego e riferimenti normativi

Per la valutazione della conformità dei materiali forniti e per l’installazione si possono seguire le indicazioni delle seguenti norme:

UNI CEN/TS 1401-2:2012 — Sistemi di tubazioni di materia plastica per fognature e scarichi interrati non in pressione — Policloruro di vinile non plastificato (PVC-U) — Parte 2: Guida per la valutazione della conformità
UNI ENV 1046:2003 — Sistemi di tubazioni e condotte di materia plastica — Sistemi di adduzione d’acqua e scarichi fognari all’esterno dei fabbricati — Raccomandazioni per installazione interrata e fuori terra
UNI ENV 1401-3:2002 — Sistemi di tubazioni di materia plastica per fognature e scarichi interrati non in pressione — Policloruro di vinile non plastificato (PVC-U) — Guida per l’installazione
Raccomandazioni del produttore

Collaudo

Le prescrizioni per il collaudo sono contenute nel Decreto del Ministero dei Lavori Pubblici del 12/12/1985, mentre le metodologie di esecuzione delle prove sono definite dalla norma UNI EN 1610 (Costruzione e collaudo di connessioni di scarico e collettori di fognatura). La norma è applicabile alla costruzione e alla relativa prova di connessioni di scarico e collettori di fognatura solitamente interrati e operanti a gravità fino a 0,5 kPa in sovraccarico; definisce inoltre, unitamente alla EN 805, i criteri di costruzione di connessioni di scarico sotto pressione.

Voce di capitolato

Fornitura e posa in opera di tubi PVC-U a norma UNI EN 1401 di colore marrone-arancio RAL 8023 per condotte destinate al convogliamento di reflui di fognature civili, industriali e agricole. Gli stabilizzanti utilizzati dovranno essere organici OBS e quindi totalmente privi di metalli pesanti. Sistema di giunzione a bicchiere con guarnizione pre-inserita meccanicamente a caldo durante la fase di formazione del bicchiere, composta da elemento di tenuta a norma UNI EN 681 accoppiato ad anello di rinforzo in polipropilene privo di elementi metallici. Il sistema di giunzione dovrà essere in grado di dare esito positivo ai test di tenuta condotti secondo le condizioni B e C della UNI EN 1277 con i seguenti parametri di prova: pressione idrostatica 1,5 bar e pressione d’aria negativa −0,6 bar. I tubi e i raccordi dovranno essere prodotti da aziende operanti in regime di Sistema Qualità Aziendale conforme alla norma UNI EN ISO 9001, rilasciata secondo la UNI CEI EN ISO/IEC 17021 da enti terzi o società riconosciuti e accreditati Accredia. L’intera fornitura dovrà essere supportata da idoneo certificato di conformità prodotto rilasciato secondo la UNI CEI EN ISO/IEC 17065 da enti terzi o società riconosciuti e accreditati Accredia.
