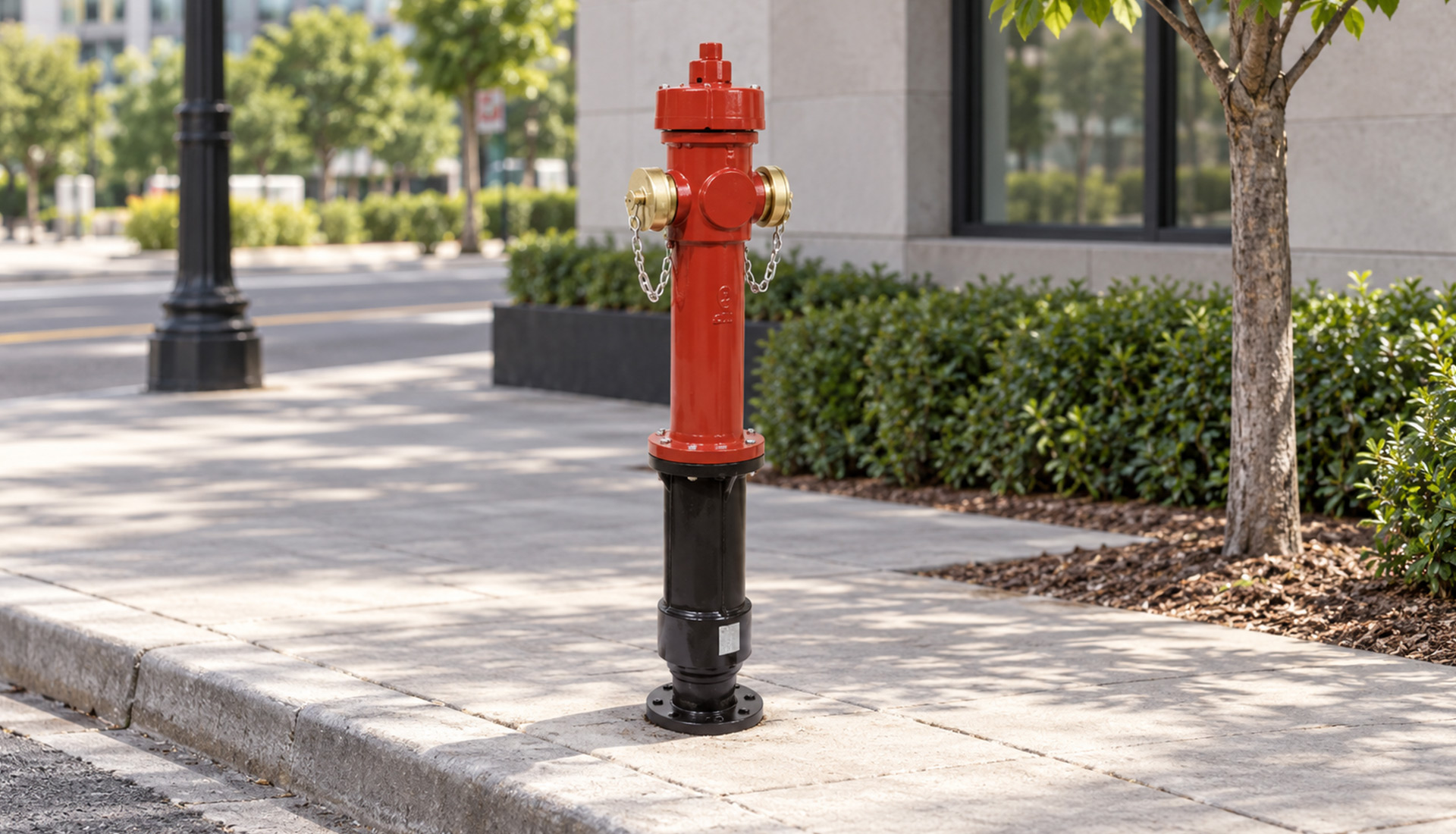

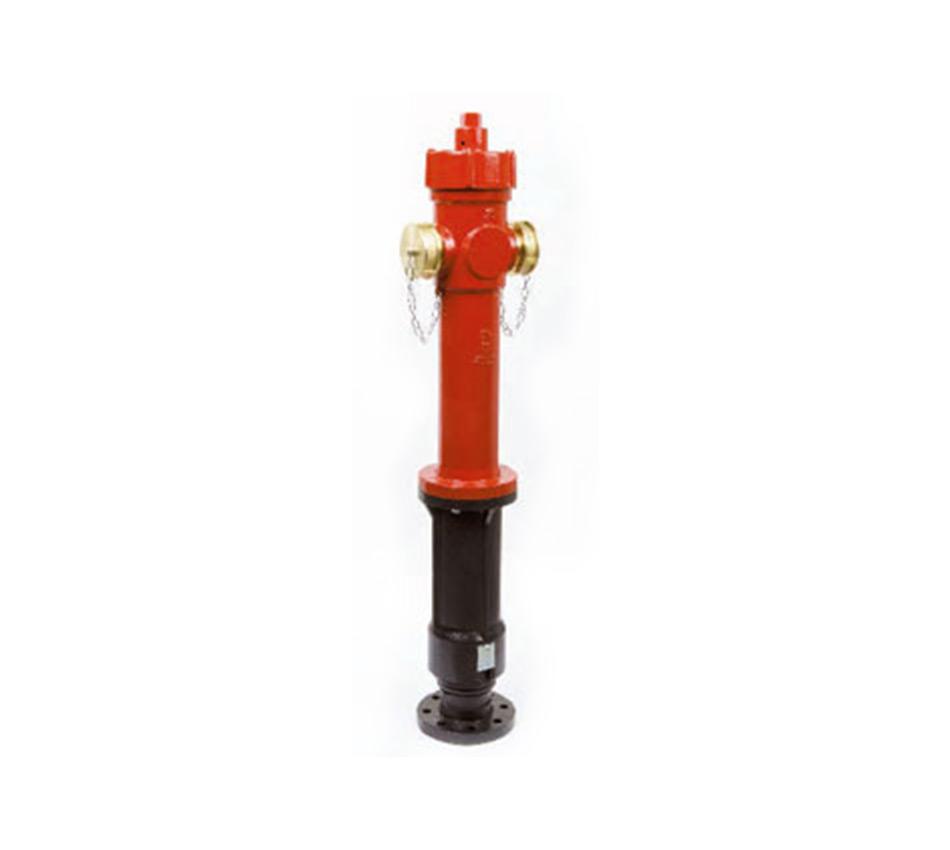

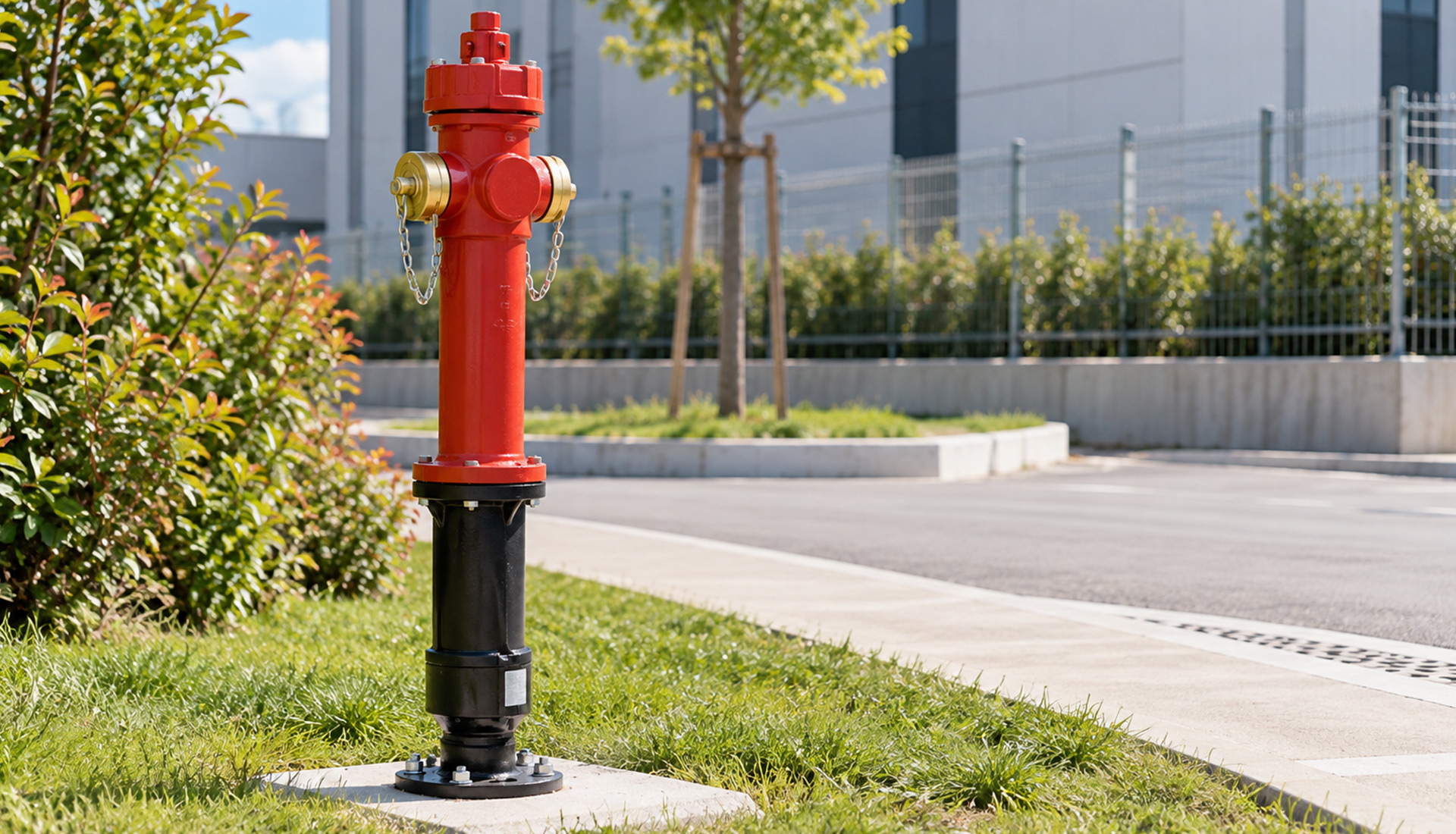

Idrante soprasuolo in ghisa UNI EN 14384

Idrante a secco con scarico antigelo per reti antincendio DN 80 e DN 100.

Geatti propone idranti soprasuolo in ghisa GJL 250 conformi alla UNI EN 14384, progettati per l’installazione su reti antincendio in pressione. Il sistema a secco con scarico antigelo favorisce lo svuotamento dell’idrante alla chiusura della valvola, contribuendo alla protezione del dispositivo nelle condizioni di gelo.

Struttura e funzionamento

L’idrante è realizzato in ghisa GJL 250 secondo EN 1503-3 ed è manovrabile con chiave pentagonale unificata. La valvola di sezionamento gommata presenta un profilo conico a 45°, progettato per evitare il deposito di detriti e limitare l’usura precoce; la battuta è realizzata su sede in ottone.

Il dispositivo è dotato di scarico antigelo, che consente lo svuotamento dell’idrante al termine della manovra di chiusura. Per favorire l’efficace drenaggio, in corrispondenza dello scarico deve essere previsto un adeguato strato di materiale drenante.

Attacchi e installazione

L’idrante è fornito con bocche di erogazione filettate secondo UNI 810 e flangia di ingresso conforme alla UNI EN 1092-2, nelle configurazioni DN 80 o DN 100 e PN 16. La colonna fuori terra ha altezza pari a 680 mm, mentre l’altezza direttrice degli attacchi è pari a 450 mm.

La verniciatura in polvere epossidica rosso RAL 3000 rende il dispositivo immediatamente riconoscibile. Le guarnizioni in gomma telata da inserire tra le flange di accoppiamento sono idonee per installazioni su reti di acqua potabile e conformi alla EN 681-1 e al D.M. n. 174 del 6 aprile 2004.

Dati tecnici

Tipologia: idrante soprasuolo a secco con scarico antigelo.
Materiale: ghisa GJL 250 secondo EN 1503-3.
Norma di riferimento: UNI EN 14384.
Diametri nominali disponibili: DN 80 e DN 100.
Pressione nominale: PN 16.
Manovra: chiave pentagonale unificata.
Valvola di sezionamento: gommata con profilo conico a 45° e battuta su sede in ottone.
Bocche di erogazione: filettate secondo UNI 810.
Flangia di ingresso: conforme alla UNI EN 1092-2.
Altezza colonna fuori terra: 680 mm.
Altezza direttrice attacchi: 450 mm.
Finitura: verniciatura a polvere epossidica rosso RAL 3000.
Guarnizioni: gomma telata idonea per acqua potabile, conforme a EN 681-1 e D.M. n. 174/2004.
Installazione: profondità di interramento da definire in funzione della configurazione richiesta.

Vantaggi

Conforme: realizzato secondo la norma UNI EN 14384 per idranti soprasuolo.
Antigelo: scarico automatico per favorire lo svuotamento dell’idrante alla chiusura della valvola.
Affidabile: valvola di sezionamento gommata con profilo conico a 45° e battuta su sede in ottone.
Protetto: profilo della valvola progettato per limitare il deposito di detriti e l’usura precoce.
Robusto: corpo in ghisa GJL 250 secondo EN 1503-3.
Manovrabile: azionamento mediante chiave pentagonale unificata.
Riconoscibile: verniciatura a polvere epossidica rosso RAL 3000.
Compatibile: bocche filettate UNI 810 e flangia di ingresso conforme alla UNI EN 1092-2.

Applicazioni

Reti idriche antincendio in pressione.
Impianti antincendio esterni con idranti soprasuolo.
Aree industriali e logistiche.
Stabilimenti produttivi e depositi.
Centri commerciali, strutture ricettive e complessi direzionali.
Parcheggi, piazzali e aree esterne di edifici civili o commerciali.
Installazioni soggette a rischio di gelo, con predisposizione di adeguato materiale drenante in corrispondenza dello scarico antigelo.
