Stazioni di sollevamento

Manufatti prefabbricati per il sollevamento di acque reflue, meteoriche e chiare, dotati di elettropompe sommergibili e quadro di comando

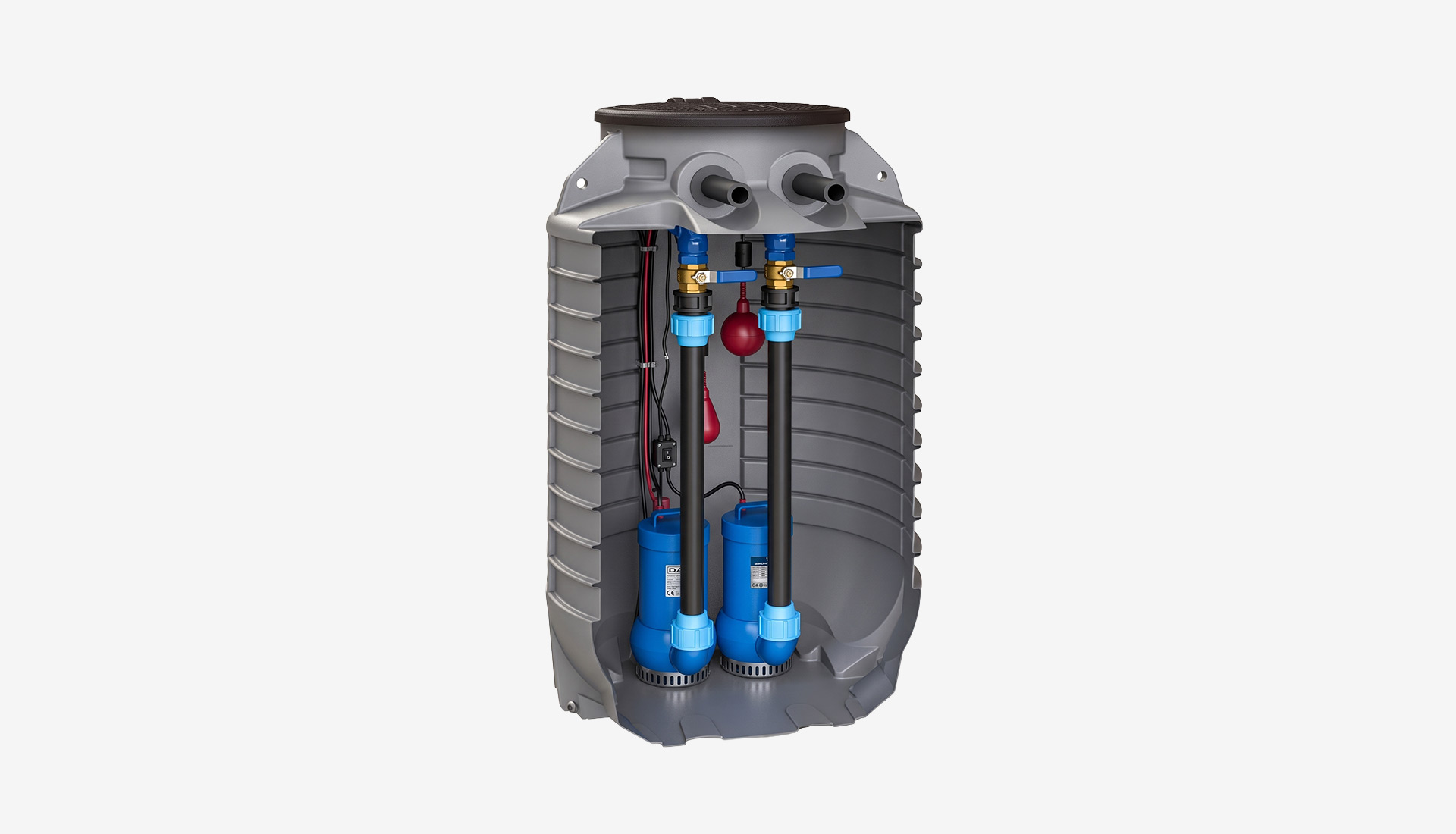

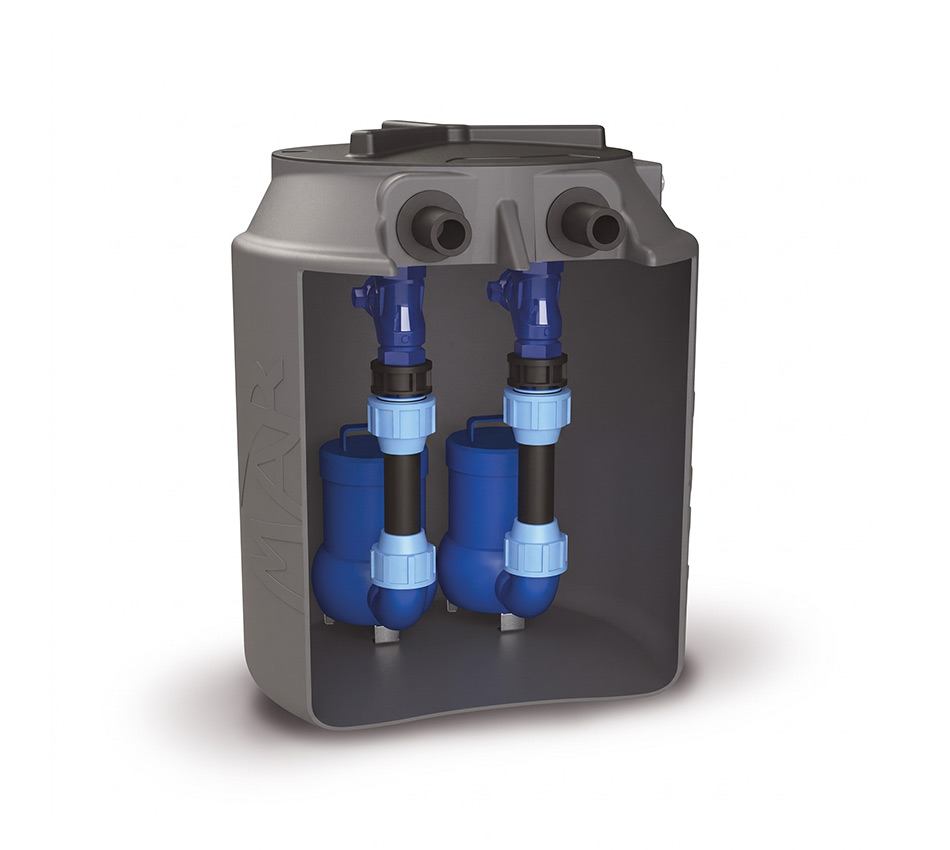

Manufatti prefabbricati che consentono di portare l’acqua a una quota superiore rispetto a quella di raccolta, mediante l’ausilio di elettropompe sommergibili. L’impiego crescente di opere interrate — piani interrati, vespai, cantinati, garage sotto la quota stradale, servizi collocati sotto il livello della fognatura pubblica — rende il sistema di sollevamento un elemento non eliminabile della progettazione idraulica. La stazione è tipicamente costituita da una vasca di raccolta interrata, una o due elettropompe (una di riserva), un quadro elettrico di comando e controllo del livello, e una tubazione di mandata dotata di valvole di intercettazione e di ritegno.

Descrizione

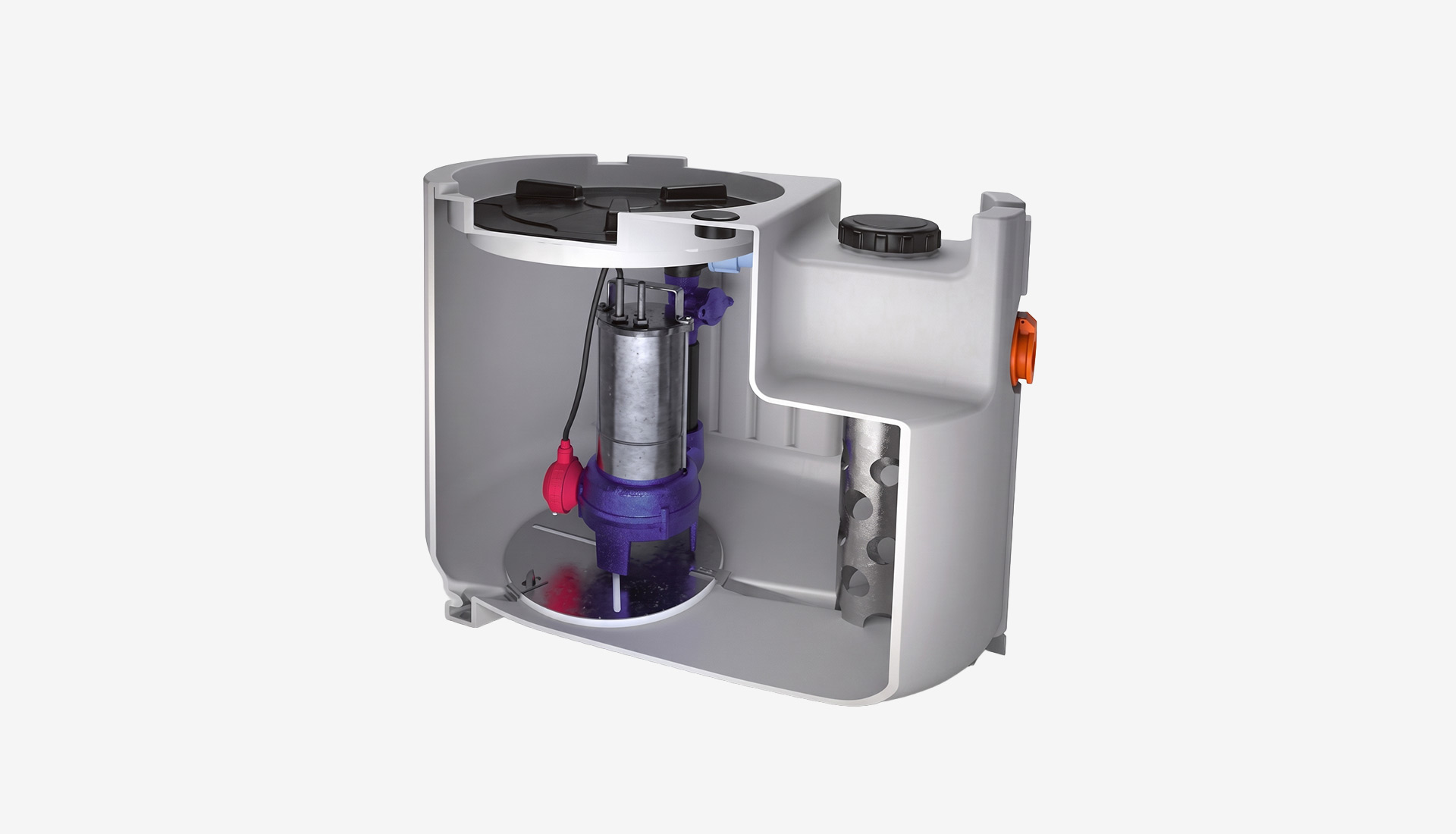

Una stazione di sollevamento raccoglie in un pozzo interrato le acque che, per gravità, non riuscirebbero a raggiungere il punto di recapito e le rilancia in pressione a quota superiore. Il funzionamento è governato da sonde di livello (galleggianti pensili o sonde piezometriche) che avviano e fermano le pompe secondo soglie prefissate: al raggiungimento del livello di avvio la pompa entra in funzione e svuota la vasca fino al livello di arresto. Nelle stazioni doppie le pompe si alternano automaticamente per equilibrare le ore di funzionamento e si attivano in parallelo se il livello supera la soglia d’allarme.

La tipologia della pompa cambia secondo il liquido trattato: per acque reflue nere con presenza di solidi si utilizzano pompe con girante a canale, arretrata o vortex per non intasarsi; per acque chiare o meteoriche si usano pompe a girante chiusa a maggior rendimento. Il materiale della vasca è tipicamente polietilene stampato rotazionalmente per volumi contenuti e cemento armato o vetroresina per volumi più grandi. Il dimensionamento dipende da portata di picco, prevalenza da vincere (quota di rilancio + perdite di carico), numero di avviamenti orari massimi ammessi dalla pompa e volume utile per garantire un tempo di ritenzione compatibile con il liquido.

Perché scegliere una stazione di sollevamento

L’alternativa al sollevamento — la posa per gravità con contropendenze o rilanci artigianali — è quasi sempre più costosa in fase di realizzazione, meno affidabile in esercizio e non conforme alla UNI EN 12056-4, che regola i sistemi di sollevamento di acque reflue negli edifici e prescrive stazioni prefabbricate certificate per tutte le utenze poste sotto il livello di ristagno della fognatura pubblica.

La stazione prefabbricata garantisce continuità di servizio grazie al doppio gruppo di pompaggio e al quadro con allarmi remotizzabili, evitando allagamenti di locali interrati in caso di guasto di una singola pompa. Il quadro elettrico di comando integra le protezioni motore, la logica di alternanza, la gestione dei livelli e delle soglie d’allarme, la segnalazione locale e la possibilità di rilancio remoto degli allarmi. Il ricorso a una stazione prefabbricata evita l’assemblaggio in cantiere di componenti di provenienza diversa, con evidenti vantaggi sui tempi di posa, sull’affidabilità delle connessioni idrauliche ed elettriche e sulla tracciabilità delle prestazioni dichiarate.

Vantaggi

Manufatti prefabbricati completi di pompe, quadro elettrico e accessori
Configurazioni con una o due pompe per garantire continuità in caso di guasto
Sonde di livello o galleggianti pensili per l’avvio e l’arresto automatici
Alternanza automatica delle pompe per equilibrare le ore di funzionamento
Quadro elettrico con protezioni motore, gestione livelli, allarmi e segnalazioni
Predisposizione per il rilancio remoto degli allarmi (contatto pulito o GSM)
Pompe con giranti selezionate secondo il liquido trattato
Vasca in polietilene stampato rotazionalmente per volumi contenuti
Alternative in cemento armato o vetroresina per volumi maggiori
Conformità alla UNI EN 12056-4 per il sollevamento di acque reflue negli edifici
Riduzione dei tempi di posa rispetto all’assemblaggio in cantiere di componenti separati
Manutenzione semplificata grazie all’accesso dal passo d’uomo o dai boccaporti

Aree applicative

Locali interrati e semi-interrati posti sotto la quota della fognatura pubblica
Cantinati, taverne, garage e autorimesse interrate
Piani interrati di edifici residenziali, commerciali e industriali
Vespai aerati, intercapedini e pozzi luce
Piazzali di grigliato con pozzetti di raccolta acque meteoriche
Sollevamento di acque chiare per il rilancio in vasche di accumulo
Rilancio di acque reflue nere e miste per il collegamento alla fognatura
Impianti di depurazione con necessità di rilancio a quota superiore
Scarico di acque di prima pioggia dai bacini di accumulo
Interventi in aree con falda alta o quota di scarico critica
