Pozzetti d’ispezione in PE a passo d’uomo DN 1000 / 1200

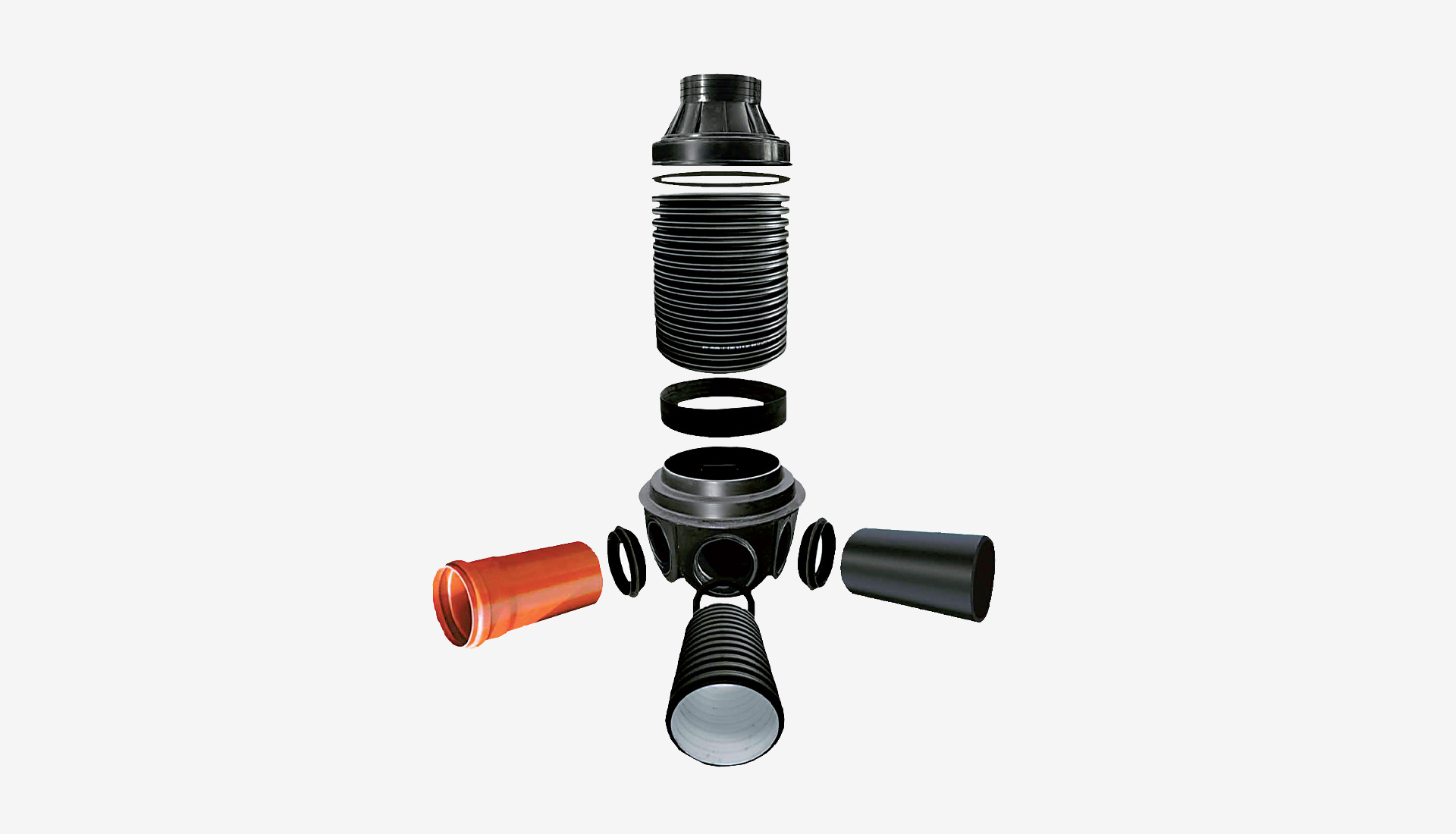

Pozzetti in polietilene stampato rotazionalmente, con base canalizzata, elemento di prolunga corrugato e riduttore conico accorciabile fino al passo d’uomo DN 600

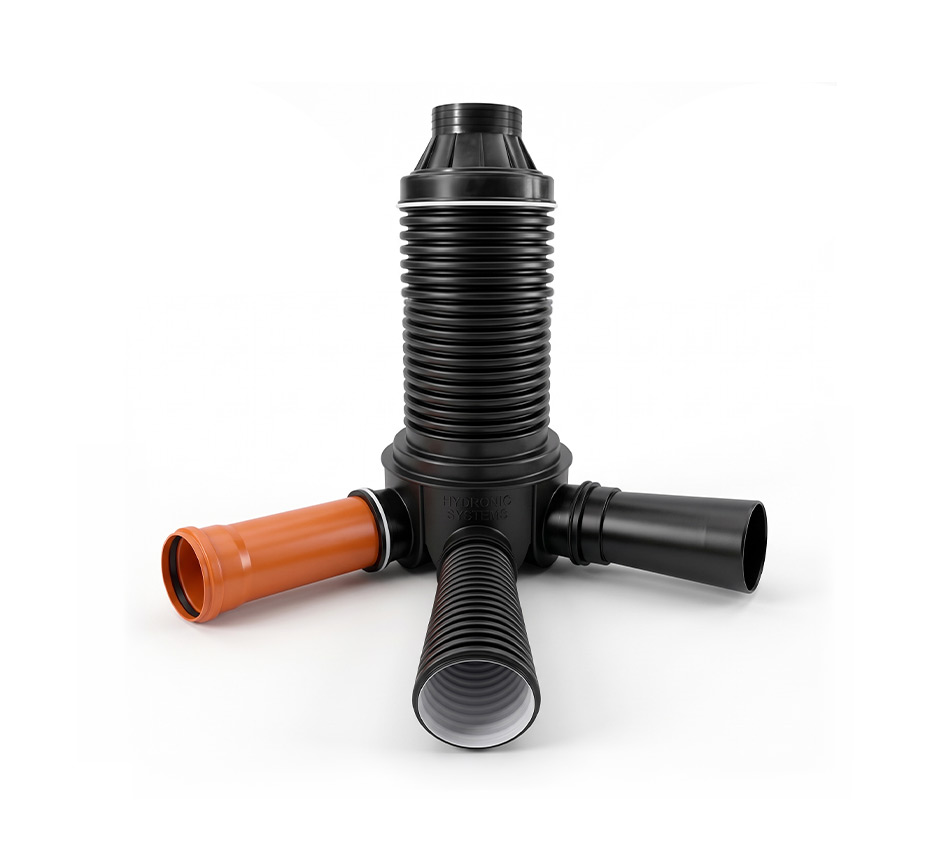

Pozzetto in polietilene costituito da una base stampata in PEMD a sezione circolare, ottenuta tramite procedimento di stampaggio rotazionale, canalizzata internamente, con diametro 1000 o 1200 mm e altezza 540 o 640 mm. Dispone di tre ingressi, di cui due a 60°, e di una uscita, predisposti per l’innesto di tubi corrugati in PEAD, mediante guarnizione o mezzo manicotto saldato che garantisce la tenuta idraulica del sistema. Il pozzetto assicura la completa tenuta anche in presenza di falda acquifera ed è idoneo a contenere la spinta ascensionale dell’acqua e la spinta del terreno.

Descrizione

La base è ottenuta per stampaggio rotazionale in polietilene a media densità (PEMD) ed è canalizzata internamente, così da garantire la continuità idraulica della condotta ed evitare i depositi tipici dei pozzetti a fondo piatto. Presenta tre ingressi, due dei quali a 60°, e una uscita: gli innesti sono predisposti per tubi corrugati in PEAD e la tenuta è realizzata mediante guarnizione elastomerica oppure con mezzo manicotto saldato, secondo la configurazione richiesta. Nella parte superiore la base ha una predisposizione tronco-conica in grado di ricevere un elemento di prolunga inserito ad innesto, costituito da un tronco di tubo corrugato in PEAD di pari diametro nominale, con classe di rigidità non inferiore a 4 kN/m², tagliabile in cantiere per raggiungere la quota del piano di calpestio.

La parte terminale del pozzetto è realizzata con un elemento riduttore conico in PEMD, anch’esso ottenuto tramite stampaggio rotazionale, innestato sull’elemento di prolunga: rastrema il pozzetto dal diametro nominale fino al DN 600 mm, che costituisce il passo d’uomo, ed è accorciabile fino a 200 mm per adeguarsi alla quota reale.

Perché scegliere il pozzetto in PE

Lo stampaggio rotazionale genera un manufatto in un unico pezzo senza saldature interne, con parete di spessore uniforme e ottima resistenza chimica del polietilene ai reflui aggressivi. La combinazione di base stampata, prolunga in tubo corrugato tagliabile e riduttore conico accorciabile consente di comporre il pozzetto in cantiere adattandolo alla profondità reale dello scavo, senza dover ricorrere a pezzi speciali.

Il pozzetto è a completa tenuta idraulica anche in presenza di falda acquifera ed è idoneo a contenere la spinta ascensionale dell’acqua e la spinta del terreno, condizione che rende il PE la scelta di riferimento nei siti con acqua alta dove i manufatti in calcestruzzo tendono ad ammalorarsi. La ditta produttrice è in possesso di certificati di conformità alle norme ISO 9001 e ISO 14001, rilasciati da enti terzi o società riconosciuti e accreditati.

Vantaggi

Diametri nominali disponibili 1000 e 1200 mm
Passo d’uomo terminale DN 600 mm
Base stampata in PEMD per stampaggio rotazionale
Base canalizzata internamente, per continuità idraulica
Sezione circolare con altezze base di 540 o 640 mm
Tre ingressi, di cui due a 60°, e una uscita
Innesti predisposti per tubi corrugati in PEAD
Tenuta con guarnizione elastomerica o mezzo manicotto saldato
Elemento di prolunga in tubo corrugato PEAD, tagliabile a quota
Prolunga con classe di rigidità non inferiore a 4 kN/m²
Riduttore conico in PEMD innestato sulla prolunga
Riduttore accorciabile fino a 200 mm per regolazione in cantiere
Completa tenuta idraulica anche in presenza di falda acquifera
Resistenza alla spinta ascensionale dell’acqua e alla spinta del terreno
Certificazione di sistema qualità ISO 9001 del produttore
Certificazione ambientale ISO 14001 del produttore
Ottima resistenza chimica del polietilene ai reflui aggressivi

Aree applicative

Reti fognarie civili con collettori di grande diametro
Reti di raccolta acque reflue industriali
Reti di drenaggio e acque meteoriche
Pozzetti di ispezione con passo d’uomo, accessibili al personale
Punti di confluenza con ingressi a 60°
Aree con falda acquifera alta
Interventi di sostituzione di pozzetti in calcestruzzo degradati
Ambienti con reflui chimicamente aggressivi
Reti soggette a assestamenti del terreno

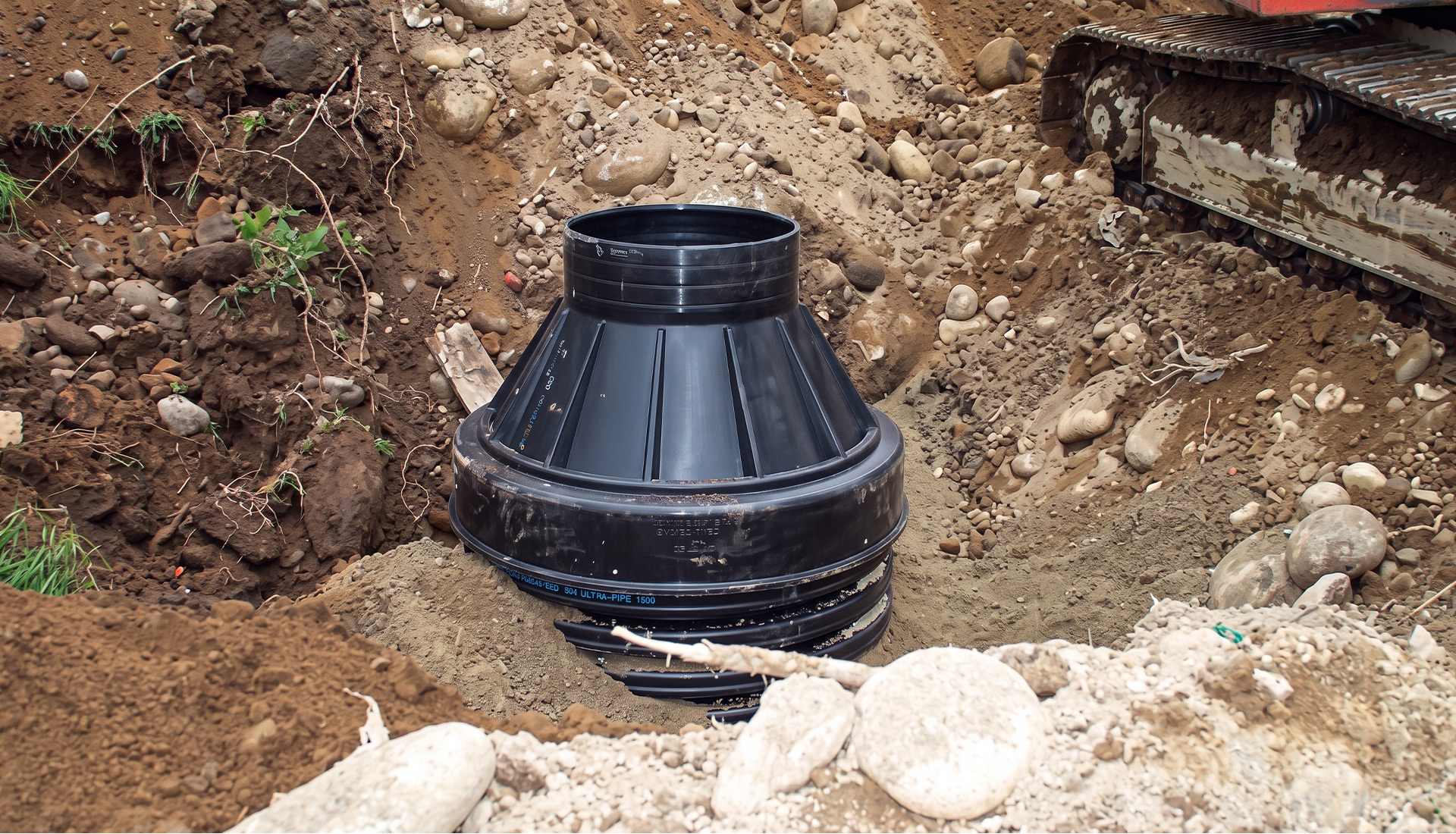

Modalità di posa in opera e collaudo

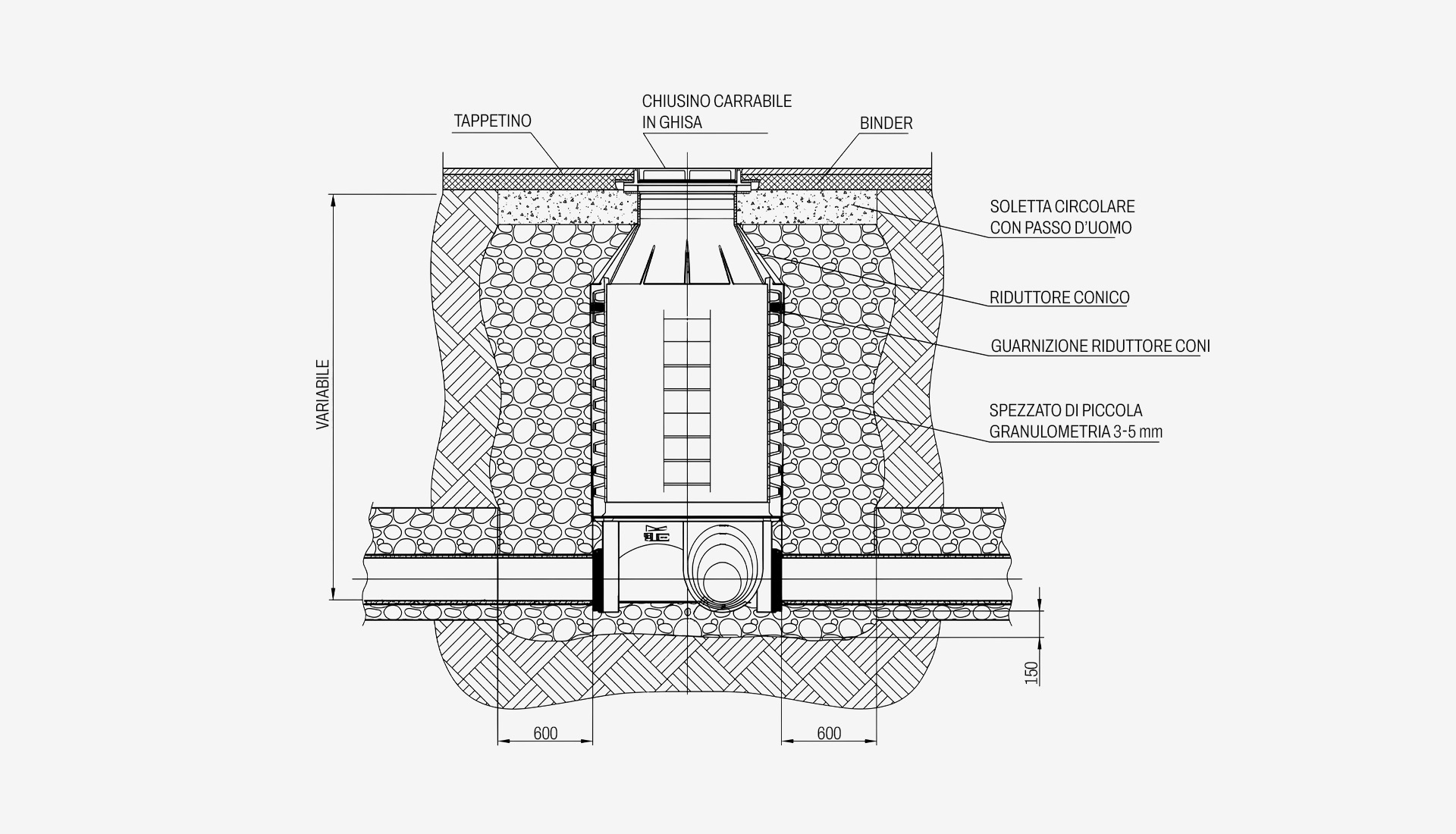

L’impresa appaltatrice deve installare i pozzetti attenendosi alla specifica tecnica della casa produttrice e ai requisiti della norma di installazione per sistemi di tubazioni in materia plastica (UNI CEN/TS 1046, che ha sostituito la norma sperimentale ENV 1046), operando “a regola d’arte” sotto la diretta sorveglianza della Direzione Lavori, che, assumendosene la piena responsabilità, può decidere, secondo i casi, la modalità di posa in opera.
L’impresa appaltatrice deve collaudare la condotta in cantiere, sotto la supervisione della Direzione Lavori, in ottemperanza al Decreto del Ministero dei Lavori Pubblici del 12 dicembre 1985 e secondo i metodi previsti dalla norma UNI EN 1610.
L’installazione in aree soggette a carichi pesanti dovrà prevedere l’uso di un anello di ripartizione in calcestruzzo.
