Tubazioni in PVC-U a parete strutturata

Tubazioni a triplo strato coestruso con parete intermedia in PVC microcellulare espanso, Tipo A1, per fognature e scarichi interrati non in pressione

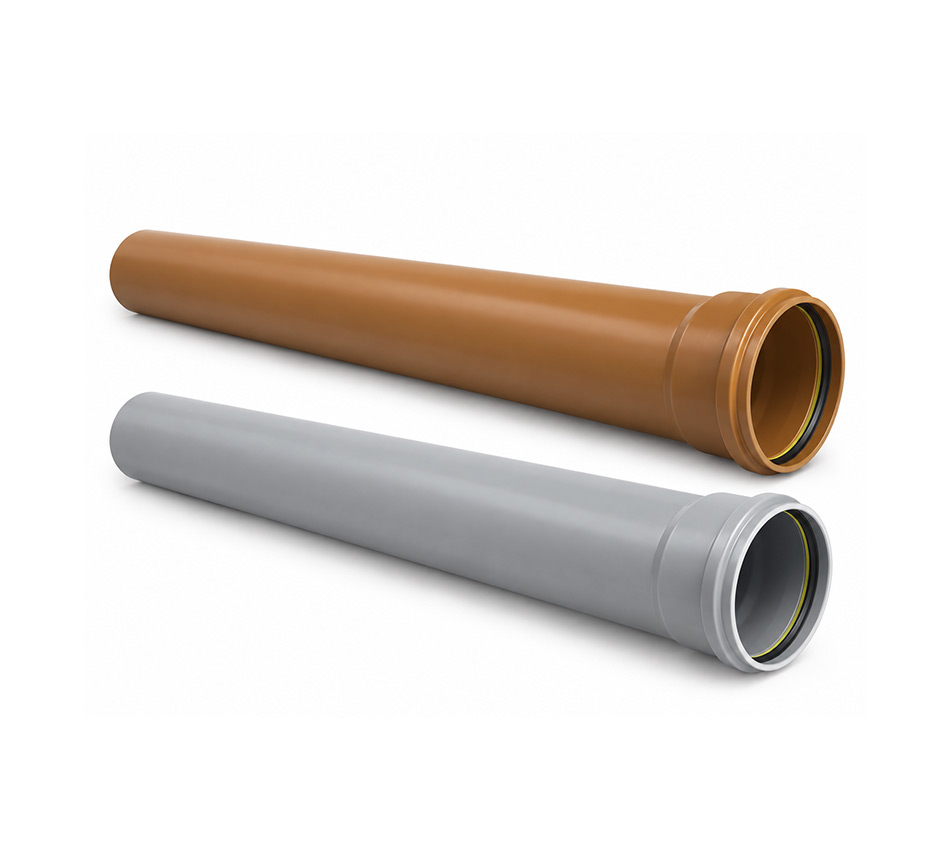

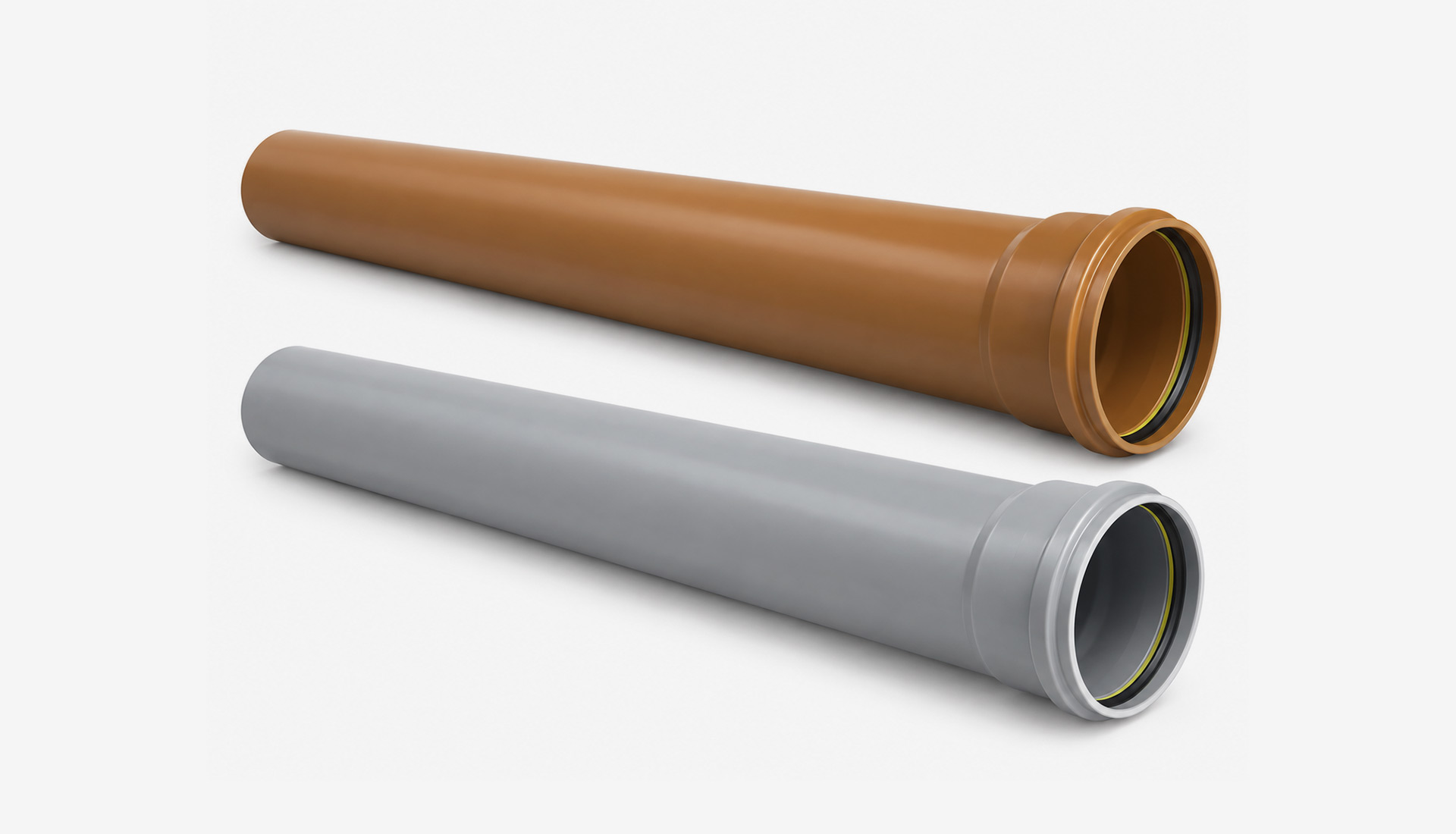

Sistemi di tubazioni di materia plastica per fognature e scarichi interrati non in pressione a parete strutturata a triplo strato di policloruro di vinile non plastificato (PVC-U), con superficie interna ed esterna liscia e parete intermedia in PVC microcellulare espanso, conformi alla norma UNI EN 13476-2 Tipo A1. La struttura multistrato consente di ottenere la stessa rigidità anulare di un tubo compatto con un minore impiego di materiale, mantenendo superfici perfettamente lisce su entrambi i lati. Disponibili nei colori rosso mattone RAL 8023 e grigio chiaro RAL 7037, in barre da 6, 5 e 3 metri compreso il bicchiere.

SCARICA SCHEDA PDF

Descrizione

La parete multistrato viene prodotta con un processo di coestrusione, utilizzando contemporaneamente due o tre estrusori e una speciale testa di raccordo (feed block) che permette di ottenere in un unico ciclo di lavorazione un tubo a tre strati perfettamente solidali. Le pareti interna ed esterna sono costituite da speciali mescole in PVC-U compatto a elevata resistenza all’abrasione, verificata con test a 100.000 cicli, alle sostanze chimiche da pH 2 a pH 12 e alla temperatura fino a 40 °C in servizio permanente.

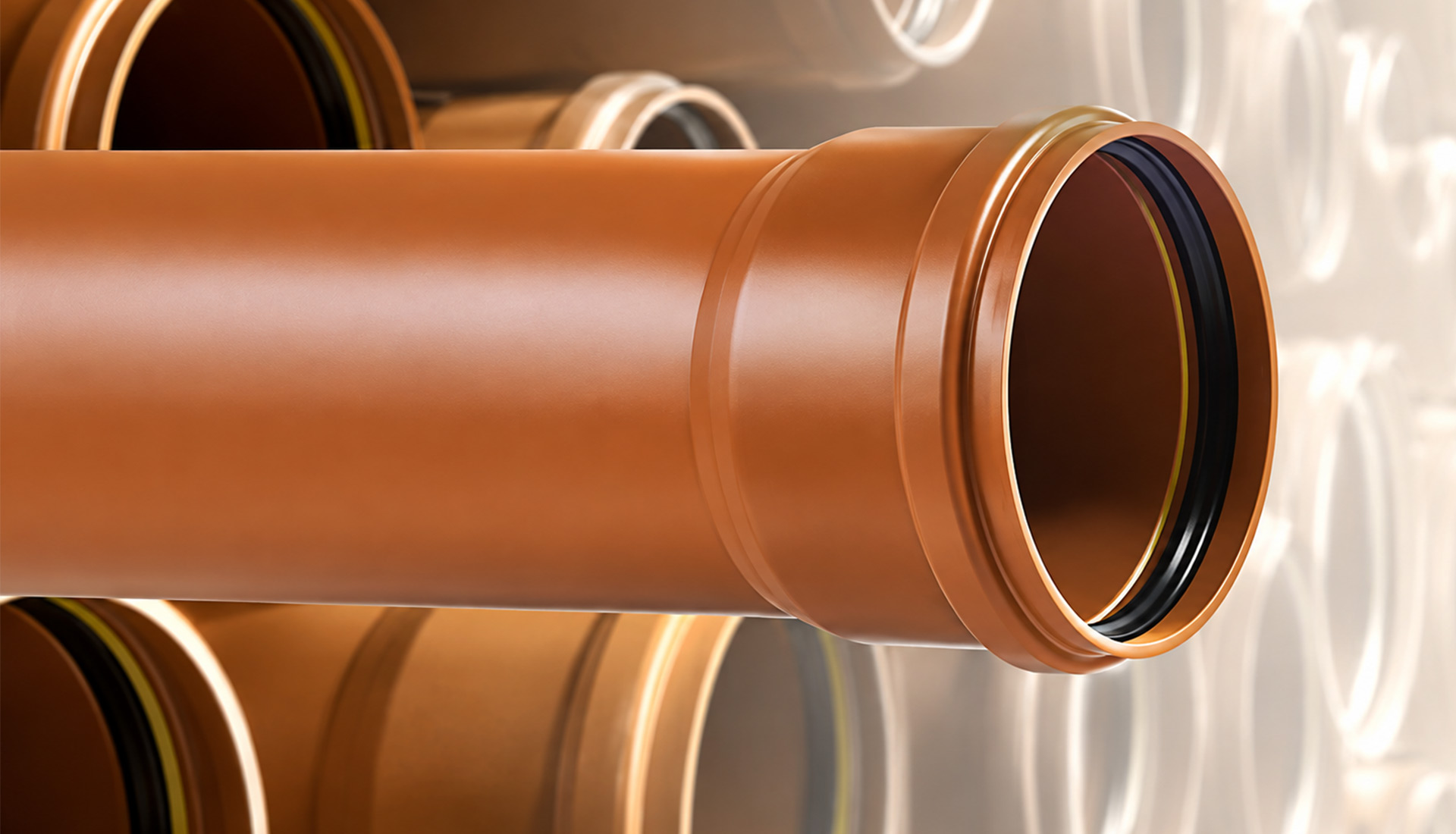

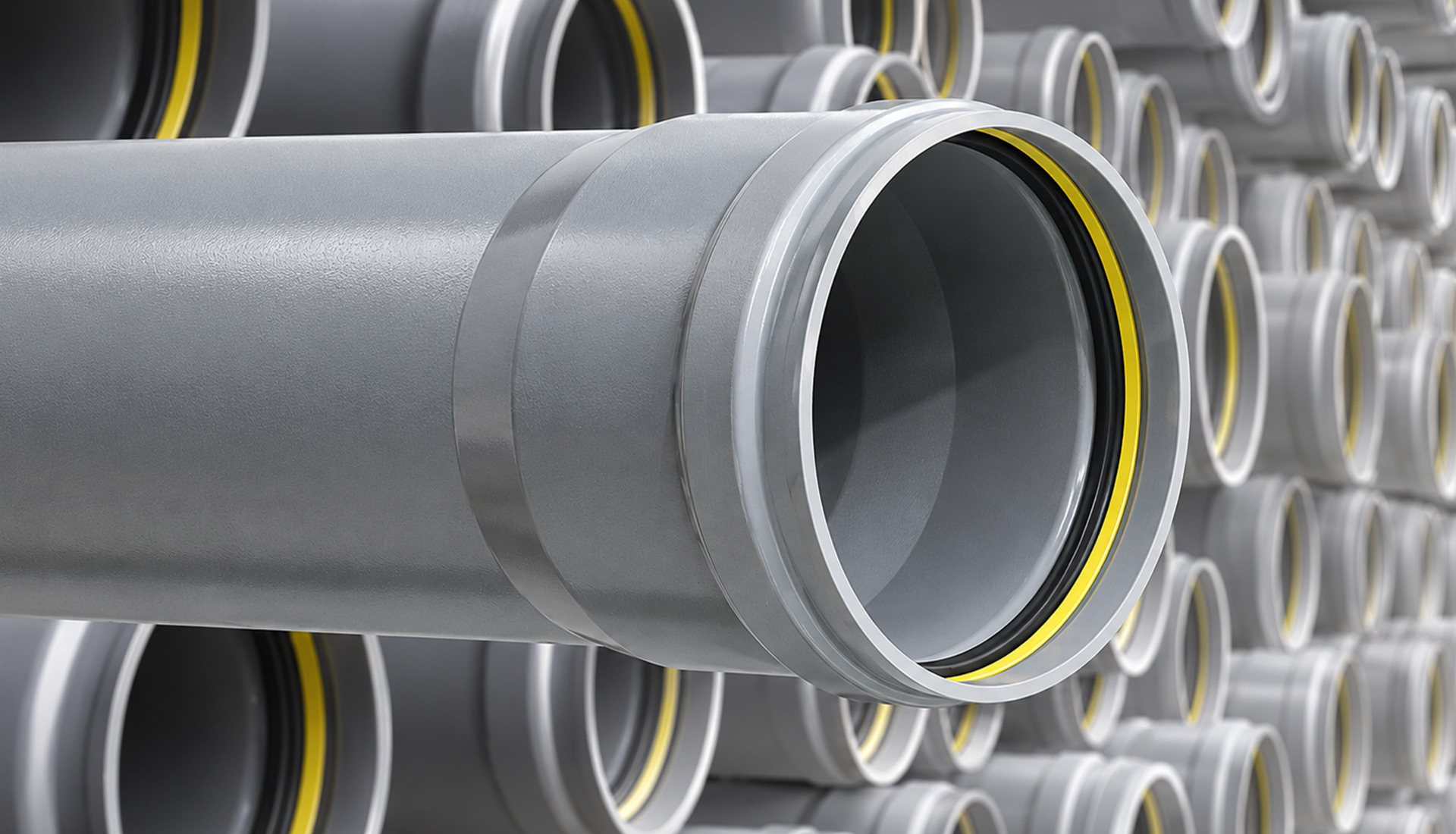

Lo strato centrale è formato da PVC-U microcellulare espanso a celle chiuse e costituisce la parte neutra della tubazione, cioè la zona che non è sollecitata a trazione né a compressione in fase di flessione: è proprio in questa zona che il materiale può essere alleggerito senza penalizzare la prestazione strutturale. Il sistema di giunzione è a bicchiere, con sede per l’anello di tenuta in materiale elastomerico secondo EN 681-1 preinserito.

Perché scegliere

Rispetto al tubo compatto, la parete strutturata offre lo stesso comportamento idraulico — le superfici a contatto con il refluo sono identiche, liscia e compatta — con un peso sensibilmente inferiore a parità di rigidità anulare. Il vantaggio si traduce in movimentazione più agevole in cantiere, minore onere di trasporto e posa più rapida, particolarmente apprezzabile sui diametri maggiori. La resistenza all’abrasione a 100.000 cicli e la stabilità chimica in un intervallo da pH 2 a pH 12 rendono il sistema adatto anche ai reflui industriali più aggressivi, mentre la guarnizione preinserita e solidale con il bicchiere garantisce la tenuta senza operazioni di montaggio aggiuntive.

Vantaggi

Conformità alla norma UNI EN 13476-2, Tipo A1
Struttura a triplo strato coestruso, con strati perfettamente solidali
Superficie interna ed esterna liscia e compatta, per un deflusso regolare
Strato centrale in PVC-U microcellulare espanso a celle chiuse
Peso ridotto a parità di rigidità anulare rispetto al tubo compatto
Elevata resistenza all’abrasione, verificata con test a 100.000 cicli
Resistenza chimica da pH 2 a pH 12
Temperatura massima permanente di esercizio 40 °C
Giunzione a bicchiere con anello di tenuta EN 681-1 preinserito
Barre da 6, 5 e 3 m compreso il bicchiere, con 2 e 1 m a richiesta
Disponibilità in RAL 8023 e RAL 7037
Codici area di applicazione U, D e UD

Aree applicative

Reti di fognatura civile
Collettori di fognatura interrati operanti a gravità
Scarichi di reflui industriali
Reti di raccolta in ambito agricolo e zootecnico
Allacci di scarico dei fabbricati
Reti di raccolta delle acque meteoriche
Lottizzazioni e urbanizzazioni
Condotte su grandi diametri, dove il peso ridotto incide sulla posa

Codici aree di applicazione

U: Area distante più di 1 metro dal fabbricato al quale è collegato il sistema di tubo interrato
D: Area al di sotto del fabbricato ed entro 1 metro di distanza dal fabbricato, per tubi e raccordi interrati collegati al sistema di scarico del fabbricato
UD: Tubazioni idonee a entrambe le applicazioni

Condizioni di accettazione e impiego

Per la valutazione della conformità dei materiali forniti e per l’installazione si possono seguire le indicazioni delle seguenti norme:

UNI CEN/TS 13476-4:2020 — Sistemi di tubazioni di materia plastica per connessioni di scarico e collettori di fognatura interrati non in pressione — Sistemi di tubazioni a parete strutturata di policloruro di vinile non plastificato (PVC-U), polipropilene (PP) e polietilene (PE) — Parte 4: Guida per la valutazione delle conformità
UNI ENV 1046:2003 — Sistemi di tubazioni e condotte di materia plastica — Sistemi di adduzione d’acqua e scarichi fognari all’esterno dei fabbricati — Raccomandazioni per installazione interrata e fuori terra
UNI ENV 1401-3:2002 — Sistemi di tubazioni di materia plastica per fognature e scarichi interrati non in pressione — Policloruro di vinile non plastificato (PVC-U) — Guida per l’installazione
Raccomandazioni del produttore

Temperatura

Temperatura massima permanente 40 °C.

Collaudo

Le prescrizioni per il collaudo sono contenute nel Decreto del Ministero dei Lavori Pubblici del 12/12/1985, mentre le metodologie di esecuzione sono definite dalla norma UNI EN 1610, che stabilisce i criteri di costruzione e collaudo delle connessioni di scarico e dei collettori di fognatura interrati e operanti a gravità, fino a 0,5 kPa in sovraccarico.

Voce di capitolato

Fornitura, trasporto e posa in opera di tubazioni per fognatura in PVC-U a parete strutturata Tipo A1, aventi la parete interna ed esterna costituite da speciali mescole in PVC-U compatto e lo strato centrale formato da PVC-U microcellulare espanso a celle chiuse, costruite secondo la UNI EN 13476-2, con sistema di giunzione a bicchiere e guarnizione di tenuta elastica preinserita e solidale col bicchiere, conforme alla norma UNI EN 681-1. Le tubazioni, di lunghezza utile 6, 5 e 3 metri, riporteranno la marcatura prevista dalle citate norme e in particolare il codice di installazione U o UD, la serie corrispondente alla rigidità SN …………… espressa in kN/m² e il marchio di qualità rilasciato da Ente di Certificazione accreditato secondo la UNI CEI EN ISO/IEC 17065. I materiali di cui sopra dovranno essere prodotti da aziende operanti in regime di assicurazione di qualità secondo la UNI EN ISO 9001.
