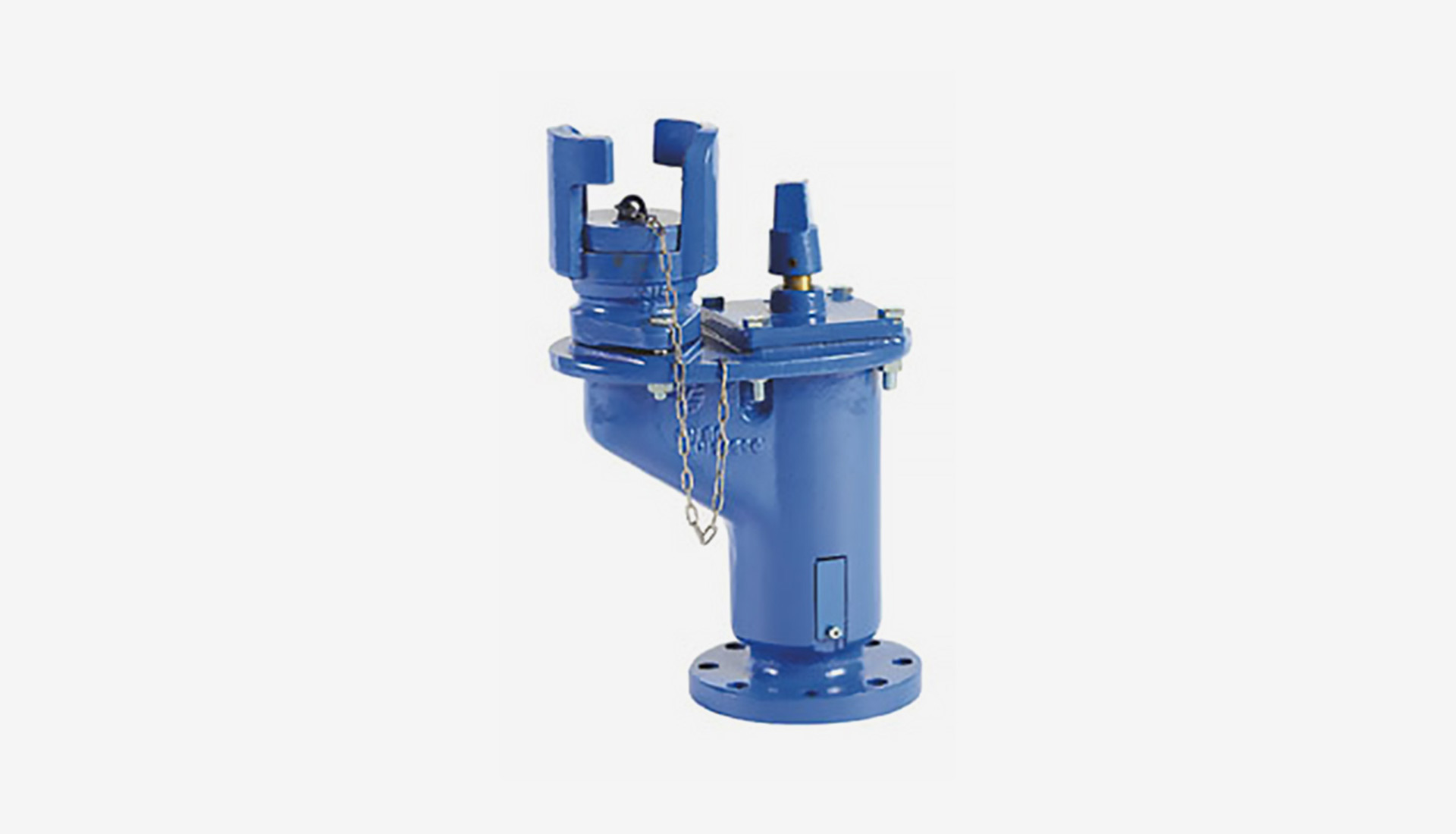

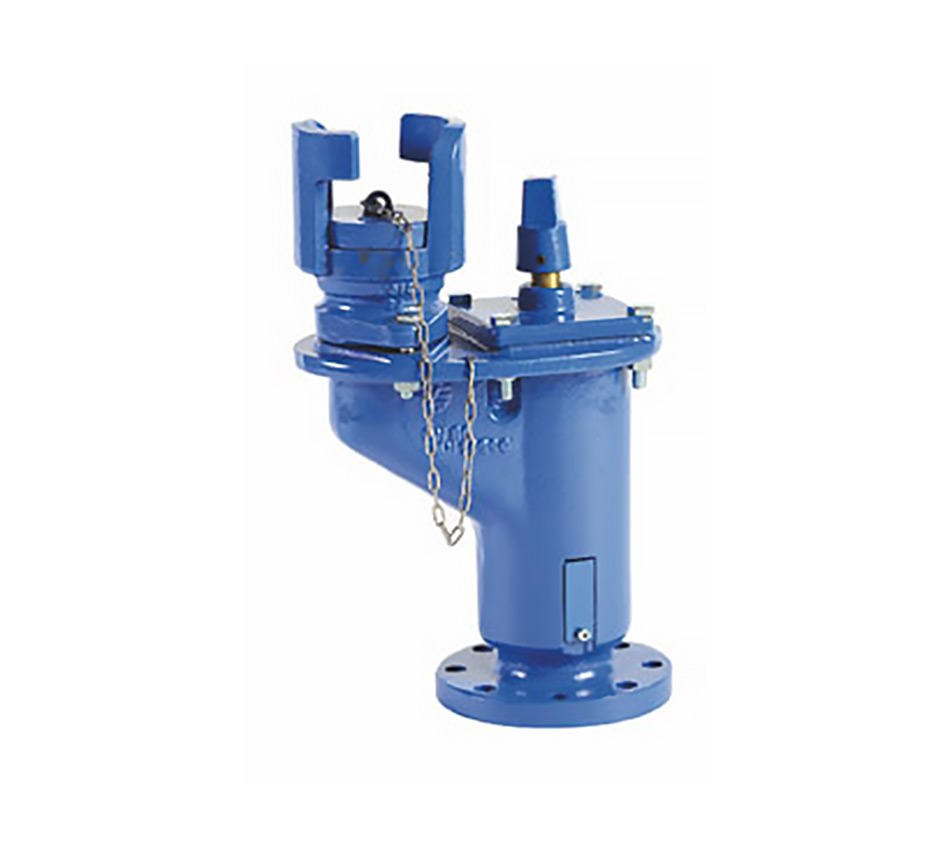

Idrante sottosuolo modello EUR UNI EN 14339

Idrante sottosuolo in ghisa con scarico antigelo per reti antincendio fino a PN 16.

Geatti propone l’idrante sottosuolo modello EUR, tipo Crotone, in ghisa GJL 250 e conforme alla UNI EN 14339. Installato in pozzetto, è dotato di scarico antigelo per favorire lo svuotamento del corpo alla completa chiusura della valvola ed è disponibile con attacco filettato UNI 810 o attacco a baionetta DN 70.

Struttura e funzionamento

L’idrante è realizzato in ghisa GJL 250 secondo EN 1503-3 e opera con pressioni d’esercizio fino a 16 bar. La manovra avviene mediante cappellotto pentagonale conforme alla UNI EN 14339. Il sistema di scarico antigelo consente lo svuotamento dell’idrante quando la valvola viene chiusa completamente.

La distanza tra la direttrice dello scarico antigelo e il cappellotto di manovra è pari a 250 mm. Per assicurare il corretto drenaggio dello scarico antigelo, deve essere posato un adeguato strato di materiale drenante in corrispondenza del punto di installazione.

Attacchi e installazione

Il modello è dotato di attacco filettato UNI 810 DN 70 e flange DN 80 conformi alla UNI EN 1092-2, classe PN 16. È disponibile anche con attacco a baionetta DN 70. L’idrante viene completato con gomito a piede a 90° in ghisa sferoidale GJS 400 secondo UNI EN 1563, provvisto di piedino di appoggio.

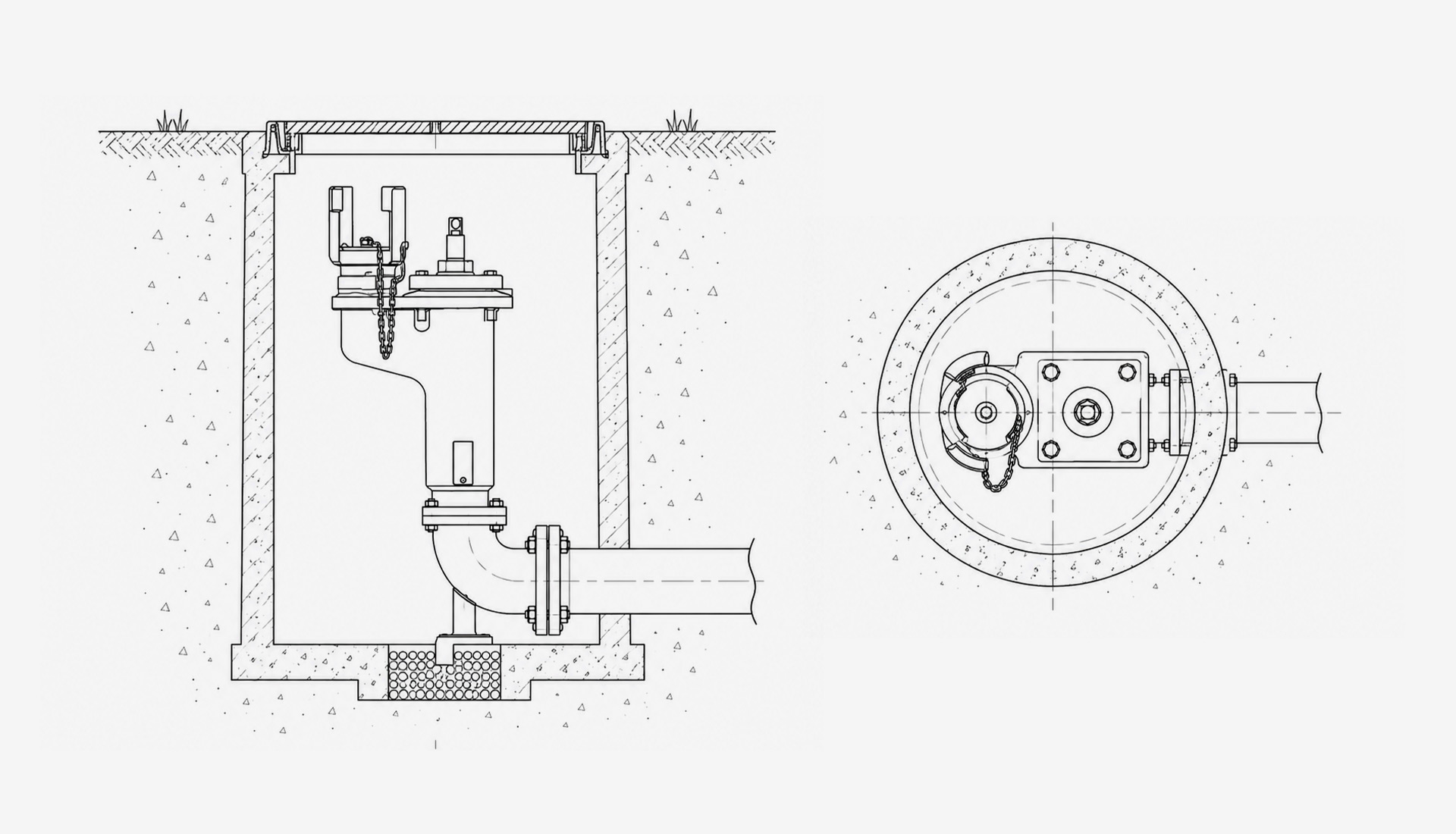

L’installazione è prevista in pozzetto con chiusino in ghisa grigia GJL 250 conforme alla UNI EN 1561. Le guarnizioni in gomma telata da posizionare tra le flange di accoppiamento sono idonee per reti di acqua potabile, in conformità alla EN 681-1 e al D.M. n. 174 del 6 aprile 2004

Dati tecnici

Tipologia: idrante sottosuolo modello EUR, tipo Crotone.
Materiale idrante: ghisa GJL 250 secondo EN 1503-3.
Norma di riferimento: UNI EN 14339.
Pressione di esercizio: fino a 16 bar.
Flangia: DN 80 conforme alla UNI EN 1092-2, PN 16.
Attacco standard: filettato UNI 810 DN 70.
Attacco opzionale: a baionetta DN 70.
Manovra: cappellotto pentagonale conforme alla UNI EN 14339.
Scarico: antigelo, attivo alla completa chiusura della valvola.
Altezza dalla direttrice dello scarico antigelo al cappellotto di manovra: 250 mm.
Collaudo idrante aperto: 24 bar.
Collaudo idrante chiuso: 21 bar.
Gomito a piede: 90° in ghisa sferoidale GJS 400 secondo UNI EN 1563, con piedino di appoggio.
Pozzetto: chiusino in ghisa grigia GJL 250 conforme alla UNI EN 1561.
Guarnizioni: gomma telata idonea per acqua potabile, conforme a EN 681-1 e D.M. n. 174/2004.

Vantaggi

Conforme: realizzato secondo la norma UNI EN 14339 per idranti sottosuolo.
Antigelo: scarico automatico che favorisce lo svuotamento dell’idrante alla completa chiusura della valvola.
Robusto: corpo in ghisa GJL 250 e gomito a piede in ghisa sferoidale GJS 400.
Affidabile: collaudato a 24 bar con idrante aperto e a 21 bar con idrante chiuso.
Completo: fornito con gomito a piede a 90° e piedino di appoggio.
Manovrabile: cappellotto pentagonale conforme alla UNI EN 14339.
Configurabile: disponibile con attacco filettato UNI 810 DN 70 oppure con attacco a baionetta DN 70.
Compatibile: flangia DN 80 PN 16 conforme alla UNI EN 1092-2.
Idoneo per acqua potabile: guarnizioni conformi alla EN 681-1 e al D.M. n. 174/2004.

Applicazioni

Reti antincendio interrate.
Impianti antincendio esterni con idranti installati in pozzetto.
Aree industriali e logistiche.
Stabilimenti produttivi e depositi.
Parcheggi, piazzali e aree esterne di edifici civili, commerciali o direzionali.
Installazioni dove è richiesta l’assenza di elementi permanenti fuori terra.
Contesti soggetti al rischio di gelo, con posa di materiale drenante in corrispondenza dello scarico antigelo.
