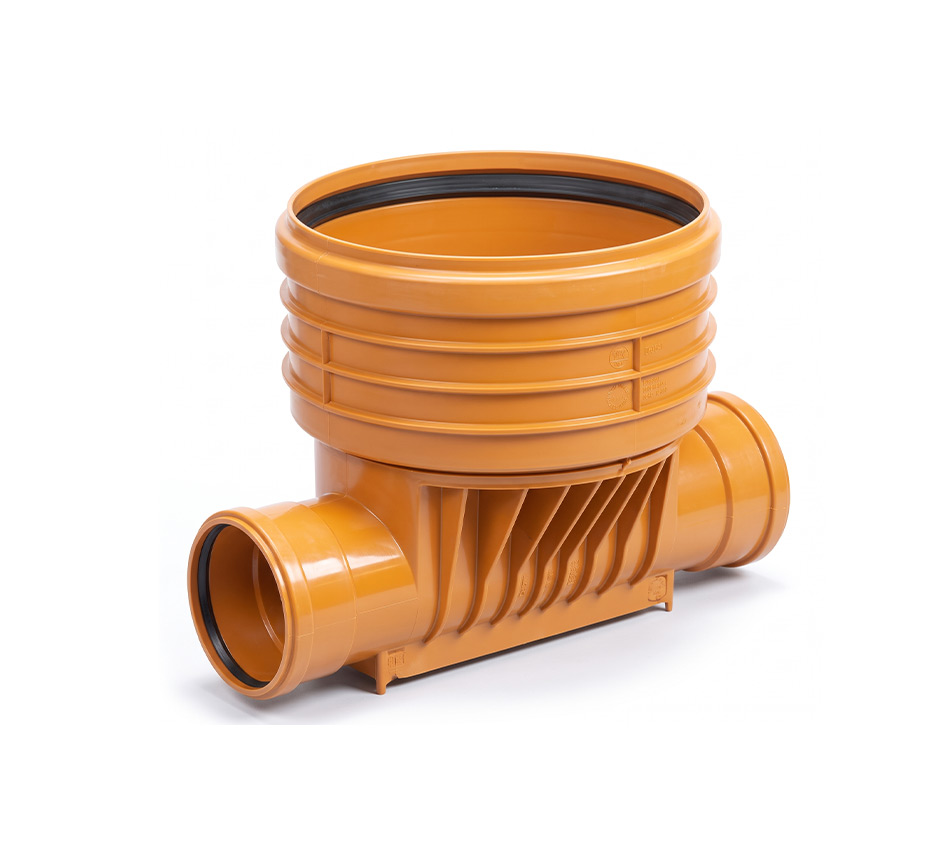

Pozzetti d’ispezione in polipropilene stampato UNI EN 13598-1 DN 400

Pozzetti d’ispezione non accessibili al personale, DN 315 e DN 400, con fondo sagomato a canaletta, innesti per tubi in PVC DN 160 e 200 e tenuta idraulica fino a 0,5 bar

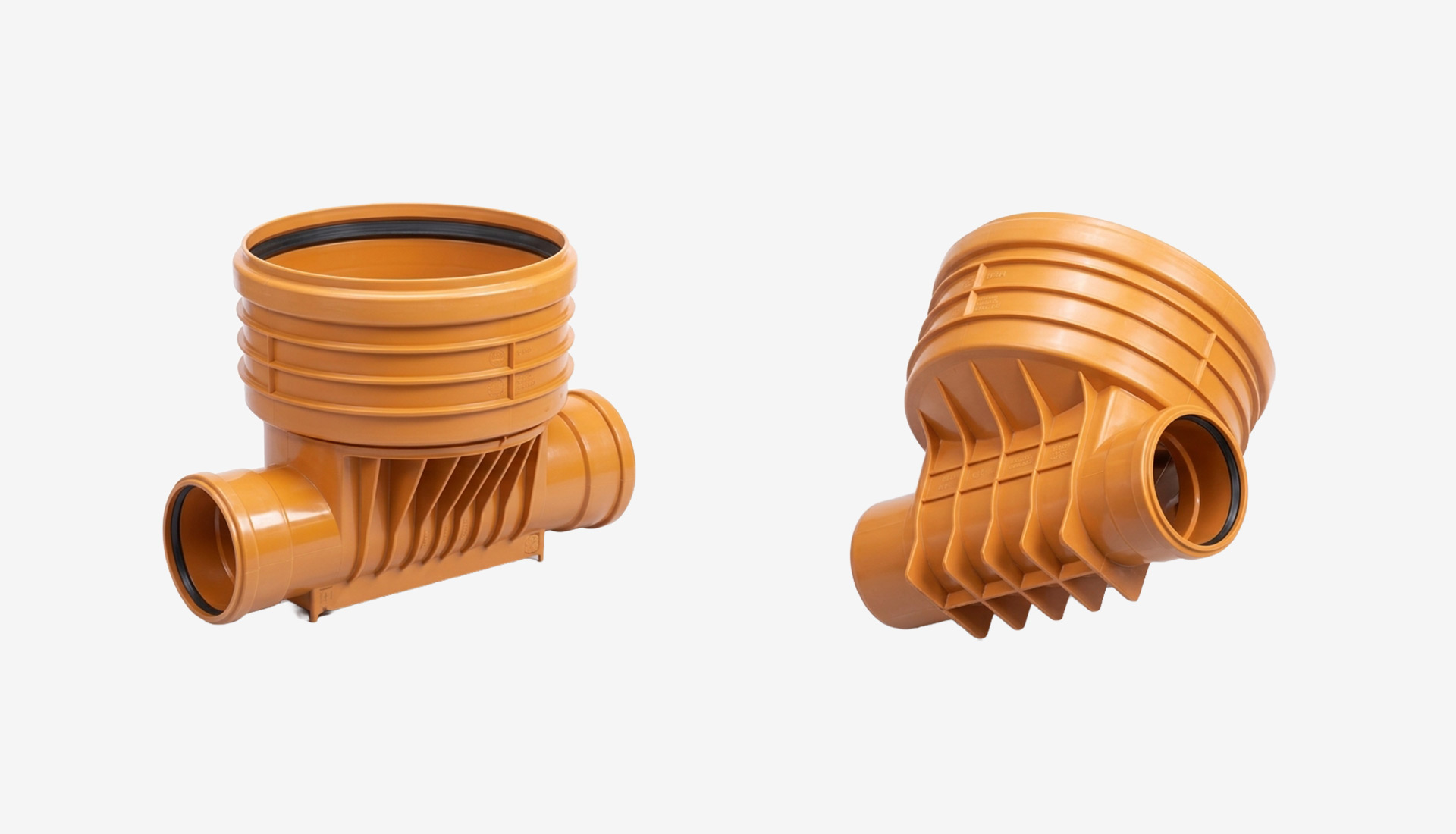

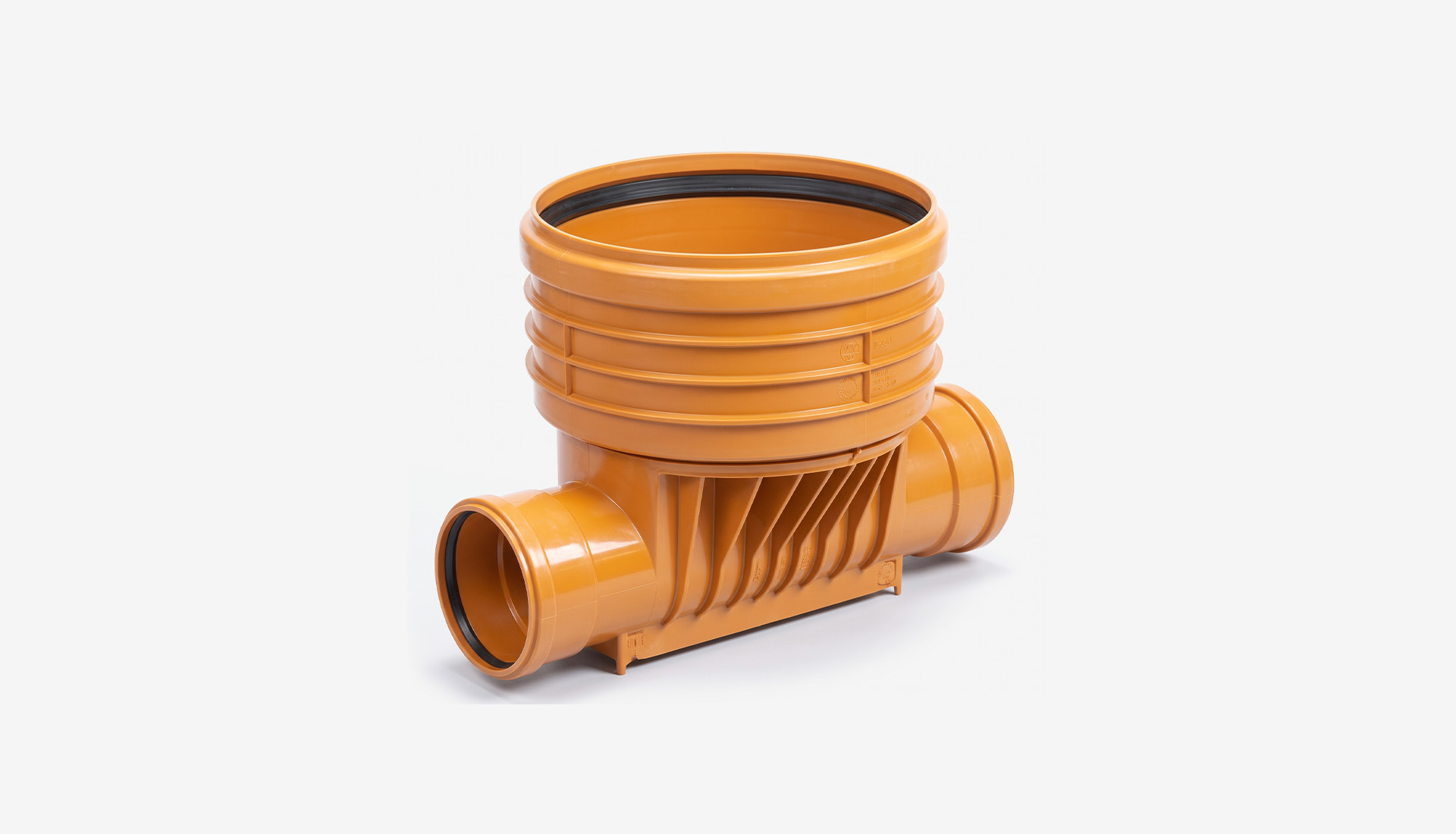

Pozzetto in polipropilene (PP) ottenuto tramite stampaggio a iniezione, con diametro DN 315 o DN 400, conforme alle norme UNI EN 13598-1, EN 476 e UNI EN 14802. Ha sezione circolare con fondo sagomato a canaletta, superficie di appoggio anti-deformazione e pareti dotate di anelli di rinforzo orizzontali con funzione di bloccaggio nel terreno. La tenuta idraulica del sistema è garantita da guarnizioni in gomma EPDM, con profondità massima di installazione di 3 metri e tenuta assicurata fino a 0,5 bar.

Descrizione

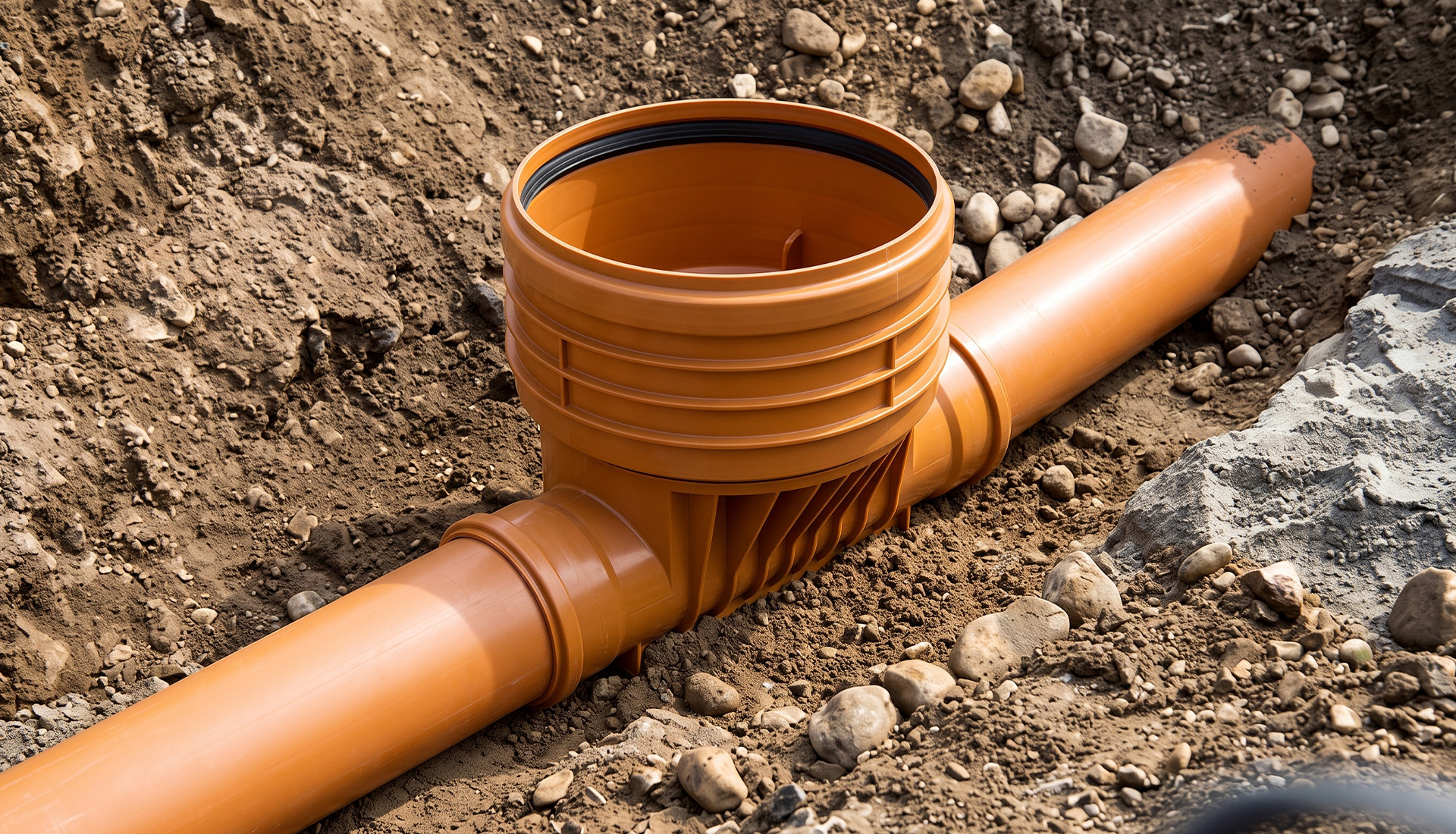

Il pozzetto presenta innesti maschio/femmina per tubi in PVC di diametro 160 o 200 mm e può essere passante oppure dotato di due derivazioni laterali, una a destra a 45° e una a sinistra a 45°, così da risolvere le confluenze senza pezzi speciali aggiuntivi. Nella parte superiore è presente un bicchiere in grado di ricevere un elemento di prolunga di altezza necessaria a raggiungere la quota del piano di calpestio: gli elementi di prolunga possono essere ricavati da tubi in PVC liscio Ø 400 oppure in polietilene corrugato Ø 400, e anche la tenuta idraulica fra pozzetto e prolunga è garantita da guarnizioni in gomma EPDM.

Per distribuire i carichi verticali del traffico su un’ampia superficie di terreno, evitando la concentrazione di forze deformanti sul pozzetto, deve essere prevista una piastra rigida detta “piastra di ripartizione”, opportunamente dimensionata e posata esternamente alla sommità dei pozzetti. La piastra, prefabbricata o gettata in opera, deve essere posata in modo tale che il tubo di prolunga sia inserito nella piastra stessa per metà della sua altezza: in questo modo, anche in caso di assestamento del terreno, il carico del traffico non graverà mai direttamente sul pozzetto. Sopra la piastra di ripartizione sarà posizionato un chiusino in ghisa sferoidale conforme alla norma UNI EN 124, della classe appropriata all’area di installazione.

Perché scegliere il pozzetto in PP

Il pozzetto garantisce la completa tenuta idraulica anche in presenza di falda acquifera ed è idoneo a contenere sia la spinta ascensionale dell’acqua sia la spinta del terreno, con tenuta assicurata fino a 0,5 bar e profondità massima di installazione di 3 metri. Il fondo sagomato a canaletta mantiene la continuità idraulica della condotta ed evita i depositi che si formano nei pozzetti a fondo piatto, riducendo gli interventi di pulizia.

La conformità alla UNI EN 14802 riguarda in particolare la resistenza degli elementi di prolunga ai carichi superficiali e da traffico, mentre gli anelli di rinforzo orizzontali sulle pareti svolgono funzione di bloccaggio nel terreno. La ditta produttrice è in possesso di certificati di conformità alla norma ISO 9001 rilasciati da enti terzi riconosciuti e accreditati e, sull’intera gamma dei pozzetti forniti, di certificati di conformità di prodotto secondo la UNI EN 476, anch’essi rilasciati da enti terzi accreditati.

Vantaggi

Conformità alle norme UNI EN 13598-1, EN 476 e UNI EN 14802
Diametri DN 315 e DN 400
Polipropilene stampato a iniezione, con parete omogenea
Sezione circolare con fondo sagomato a canaletta
Superficie di appoggio anti-deformazione
Anelli di rinforzo orizzontali con funzione di bloccaggio nel terreno
Innesti maschio/femmina per tubi in PVC Ø 160 e 200 mm
Versione passante o con due derivazioni laterali a 45°, una per lato
Bicchiere superiore per elemento di prolunga a quota variabile
Prolunghe ricavabili da tubo in PVC liscio Ø 400 o in polietilene corrugato Ø 400
Guarnizioni in gomma EPDM sia sugli innesti sia fra pozzetto e prolunga
Tenuta idraulica completa anche in presenza di falda acquifera
Resistenza alla spinta ascensionale dell’acqua e alla spinta del terreno
Tenuta idraulica garantita fino a 0,5 bar
Profondità massima di installazione 3 metri
Abbinabile a chiusino in ghisa sferoidale a norma UNI EN 124 della classe appropriata
Certificazione ISO 9001 e conformità di prodotto UNI EN 476 da enti terzi accreditati

Aree applicative

Reti fognarie civili di quartiere
Allacciamenti alle reti fognarie principali
Reti di raccolta acque meteoriche
Pozzetti di ispezione non accessibili al personale
Punti di cambio direzione e di confluenza a 45°
Aree pedonali e carrabili, con piastra di ripartizione e chiusino di classe adeguata
Terreni con presenza di falda acquifera
Reti private, condominiali e lottizzazioni
Aree verdi, parcheggi e viabilità secondaria

Modalità di posa in opera e collaudo

L’impresa appaltatrice deve installare i pozzetti attenendosi alla specifica tecnica della casa produttrice e ai requisiti della norma di installazione per sistemi di tubazioni in materia plastica (UNI CEN/TS 1046, che ha sostituito la norma sperimentale ENV 1046), operando “a regola d’arte” sotto la diretta sorveglianza della Direzione Lavori, che, assumendosene la piena responsabilità, può decidere, secondo i casi, la modalità di posa in opera.
L’impresa appaltatrice deve collaudare la condotta in cantiere, sotto la supervisione della Direzione Lavori, in ottemperanza al Decreto del Ministero dei Lavori Pubblici del 12 dicembre 1985 e secondo i metodi previsti dalla norma UNI EN 1610.
L’installazione in aree soggette a carichi pesanti dovrà prevedere l’uso di una piastra di ripartizione in calcestruzzo, prefabbricata o gettata in opera, dimensionata sul carico previsto.
